【高圧ケーブル#1】高圧ケーブルとは？種類・寿命・劣化メカニズムを分かりやすく解説

高圧ケーブルは、建物や工場の電力供給を支える重要な設備です。ただし、普段は状態が見えにくく、劣化が進行していても気づきにくいため、事故や突発的な停電につながることがあります。

さらに、更新には高額なコストがかかるため、「いつ交換すべきか」は設備担当者やオーナーにとって大きな課題です。実際の現場でも「更新時期が分からない」「そもそも劣化の見分け方が分からない」といった声をよく耳にします。

本記事は、高圧ケーブルをテーマにした全3回のシリーズ連載の第1回です。まず今回は、高圧ケーブルの種類・寿命・劣化の仕組みを基礎から整理し、更新判断のポイントまで、分かりやすく解説します。

▼関連記事はこちら

要約

高圧ケーブルの基礎理解
高圧ケーブルは受電設備の中でも、PASやUASからキュービクルへ電力を送る重要な経路であり、トラブル時には建物全体の停電に直結します。普段は目視できず劣化に気づきにくいため、「見えないリスク」として適切な点検・診断・更新判断が求められる設備です。

劣化メカニズム
劣化は湿気・熱・施工不良・外的ダメージなどが重なって進行し、特に水分による「水トリー」や部分放電が代表的です。これらは外観では把握しにくく、内部で徐々に進行し、最終的には絶縁破壊（パンク）として突然トラブルが発生する点が大きな特徴です。

寿命と判断
一般的な更新目安は10〜30年程度ですが、実際の寿命は設置環境に大きく左右されます。絶縁抵抗測定や部分放電測定など複数の診断を組み合わせ、使用年数・環境・履歴を総合的に評価することが重要で、年数だけでの判断は危険です。

高圧ケーブルとは？基礎から理解する

高圧受電とは、主にビル・工場・商業施設などで使用される受電方式です。電力会社から6,600Vなどの高圧で受電し、構内の変圧設備で低圧に変換して使うのが一般的です。

一方、低圧受電は100V・200Vの電圧で電気を受け取る受電方式です。電柱上に設置されているトランス（変圧器）で降圧された電気を引き込む仕組みで、主に一般家庭や小規模店舗等で採用されています。

大きな電力を効率よく送るために用いられる高圧受電では一般的に、引込設備の区分開閉器（PASやUASなど）より先が、需要家側で維持管理を担う設備にあたります。高圧ケーブルもその一部であり、適切な点検・更新判断が求められます。

高圧ケーブルは、受電地点から変圧設備へ電力を送る重要な経路です。この部分でトラブルが発生すると、建物全体の停電に直結するため、受電設備の中でも特に重要な位置を占めます。

高圧ケーブルの種類と特徴

高圧ケーブルの基本構造

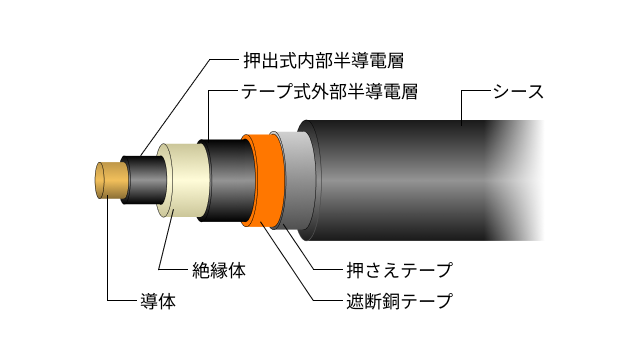

高圧ケーブルは、電気を流す導体・その周囲を覆う絶縁体・電界を整える遮へい層・外部から保護するシースなど、複数の層で構成されています。劣化は主に絶縁体や遮へい層、端末部で発生します。

主流はCVケーブル（架橋ポリエチレン絶縁ケーブル）

現在の高圧ケーブルで主流となっているのがCVケーブルです。主な特徴は、耐熱性が高く（導体の連続許容温度は一般に約90℃）、絶縁性能と機械的強度に優れ、比較的長寿命である点です。

CVケーブルのなかでも、E-Tタイプ・E-Eタイプに分かれます。主な違いは、外部半導電層の構造と、それに伴う末端処理のしやすさです。

	E-Eタイプ	E-Tタイプ
外部半導電層	押出成形	テープ巻き
末端処理	剥ぎ取りに手間がかかる	比較的容易
価格	高め	比較的安価

E-Tタイプは末端処理がしやすい一方で、構造上、水分の影響を受けやすいとされます。そのため、地下や湿気の多い環境など、水の影響を受けやすい現場では、E-Eタイプが選ばれることが多いです。

CVケーブルとCVTケーブルの違い

高圧ケーブルでよく使われる「CV」と「CVT」は、主に芯数の違いによって呼び分けられています。CVは単芯、CVTは3芯一体構造です。

CVケーブル（単芯）：
CVケーブルは1本の導体で構成されており、三相回路では3本を組み合わせて使用します。曲げやすく、複雑なルートにも対応しやすい反面、末端処理や配列など、施工時の手間は増えるのが特徴です。

CVTケーブル（3芯）：
CVTケーブルは3本の導体をより合わせて一体化させたケーブルで、1本で三相分をまとめて敷設できます。施工性が良く、工期短縮につながる一方で、重量が大きく、人力施工が難しいケースもあり、施工方法に制約が出る点に注意が必要です。

実際の現場では、施工条件（スペース・ルート）や作業性（人力か機械か）、重量制約などを総合的に考慮して選択されます。施工性を重視する場合はCVT、取り回しや柔軟性を重視する場合はCVが選ばれる傾向にあります。

▼関連記事を読む

【高難易度工事 #5】幹線ケーブル（CVT）更新工事の難易度｜「銅線」の重さと機械が使えない都内特有の過酷な実情（coming soon…）

高圧ケーブルの寿命

一般的な寿命の目安

一般社団法人 日本電線工業会で定める推奨更新周期としては、次の通りです。

• 屋内、屋外（水の影響がない環境）：20～30年
• 屋外（水の影響がある環境）：10～20年

ただし、これはあくまで更新判断の一般的な参考値であり、実際の寿命は、使用環境や施工状態によって大きく変わります。そのため、年数だけで一律に判断するのではなく、点検結果や診断結果、使用環境なども踏まえて更新時期を検討することが重要です。

高圧ケーブルの劣化メカニズム

高圧ケーブルの劣化は、ある日突然始まるものではありません。使用環境や条件による影響を受けながら、内部で少しずつ進行していきます。ここでは、「何が劣化を引き起こすのか」と「内部で何が起きているのか」をセットで整理します。

湿気・水分 →「水トリー」現象による劣化

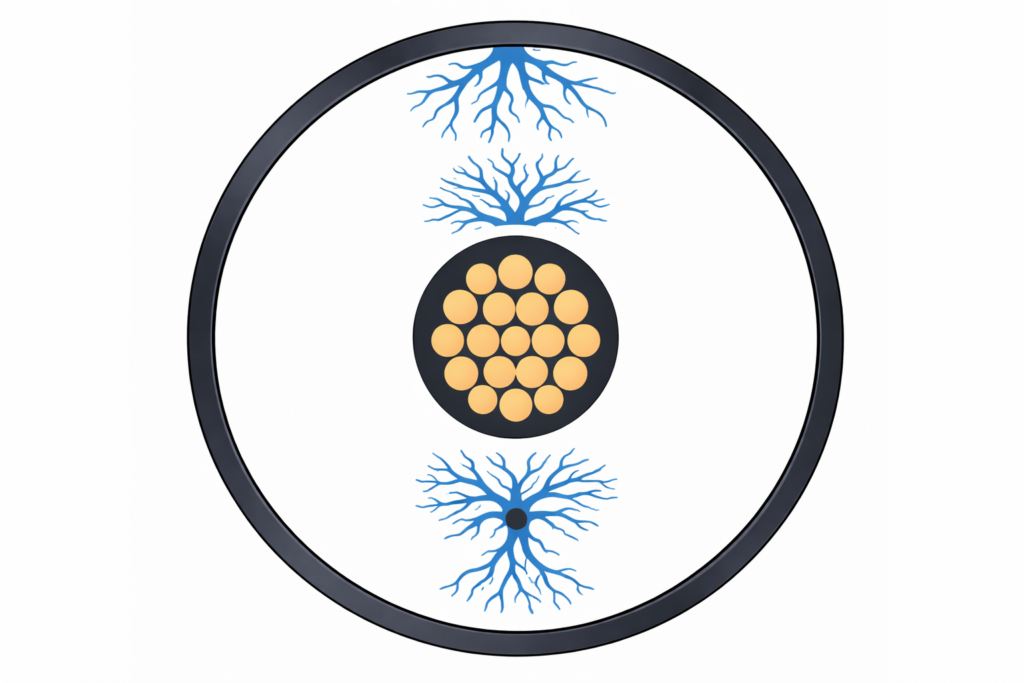

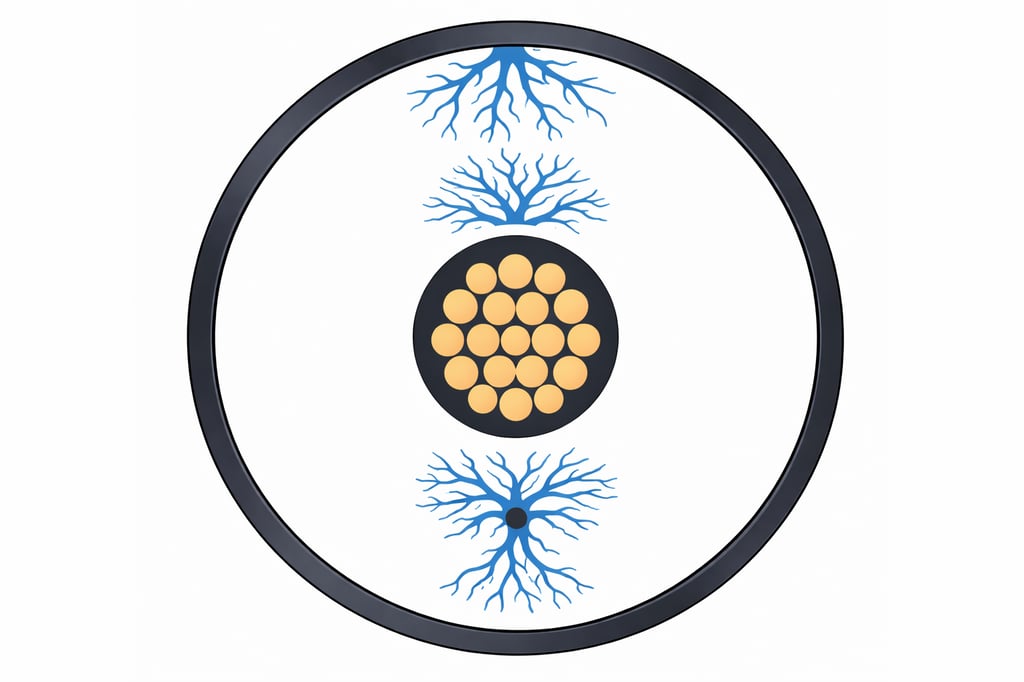

「水トリー」とは、主にCVケーブルの内部に侵入した水分が、電界の影響を受けて微細な劣化を広げていく現象です。絶縁体の内部で、劣化が木の枝のように広がっていくこと（Treeing）から、このように呼ばれます。劣化が進行すると絶縁性能が低下し、最終的には絶縁破壊に至ります。

特にCVケーブルでは代表的な劣化現象であり、地中配管の浸水や湿気の多い環境で進行しやすい点に注意が必要です。また、初期段階では外観から判断できず、絶縁抵抗測定でも捉えにくいという特徴があります。

高温・過負荷 → 熱劣化：電流が流れるとケーブルは発熱しますが、過負荷や風通し不良によって温度が高い状態が続くと、絶縁体が徐々に劣化していきます。この熱によるダメージはゆっくり蓄積し、絶縁性能の低下を引き起こします。

施工不良・局所ストレス → 部分放電：端末処理の不備や、無理な曲げ、圧迫などがあると、ケーブル内部や接続部に局所的な電気ストレスが発生します。その結果、「部分放電」と呼ばれる微小な放電が繰り返され、絶縁を少しずつ削るように劣化が進行します。目に見えないまま進むため、発見が遅れやすいのが厄介な点です。

外的ダメージ → 機械的劣化・シース劣化：屋外では紫外線によってシース（外装）が劣化し、内部への水分侵入リスクが高まります。また、施工時や運用中の接触・圧迫などによる物理的なダメージも、絶縁性能低下の原因になります。

劣化は「環境 × 時間」によって確実に進行する

ここまで見てきたように、高圧ケーブルの劣化は、「湿気・温度・施工状態などの外的要因」と、それによって起きる「内部の劣化現象」が組み合わさって進行します。そして多くの場合、目に見えないまま進み、ある日突然トラブルとして表面化するのが特徴です。

だからこそ、年数だけで判断するのではなく、「どんな環境で使われているか」を踏まえて管理することが重要になります。

電気工事士に聞く、現場で実際に多い劣化・事故パターン

解説者

インタビュアー

ーーーそもそも「高圧ケーブル」と言うと、どこからどこまでを指すのでしょうか？

高圧電気用のケーブルという意味では、非常に広い範囲を指しますが、工事の文脈では、一般的に「PASやUASからキュービクルまでの区間」を指すことが多いです。責任分界点以降の、需要家側で管理が必要になる部分をイメージしてもらうと良いかと思います。

ーーー実際の現場で多い高圧ケーブルのトラブルにはどんなものがありますか？

ケーブルに関してのトラブルで多いのはいわゆる「パンク」、つまり絶縁破壊です。原因はさまざまですが、最終的には絶縁が耐えられなくなって地絡する、という形です。

原因として多いのは、水分の影響による劣化、端末部分の劣化、物理的な損傷などですね。

地中配管だと水が入っていることも多いので、そこから劣化が進むケースはよくあります。また、物理的な損傷の具体例としては、工事中にケーブルを挟んでしまったり、配管が変形してケーブルにダメージが入るイメージです。

ーーーこういったトラブルは突然発生するものなのでしょうか？

そうですね。劣化が原因の場合、劣化自体は時間をかけて進みますが、最終的な絶縁破壊は突然起こることが多いです。

絶縁低下など数字で確認できる予兆もあるのですが、必ずしも段階的に進むとは限らないので、気付いたら電気が止まっていたというケースもあります。

ーーーケーブル更新の費用はどのような要素で変わりますか？

基本的には敷設距離とケーブルのサイズです。サイズが大きいほど許容電流も大きくなるのが特徴ですが、実際は設備容量で決まるので、自由に選べるケースはあまりありません。

ーーー屋内や屋外などの施工条件による違いはありますか？

既存のルートがそのまま使える状態であれば、金額に大きな差は出ません。

一番安く済むのは「既設ルートをそのまま使えるケース」です。ただし、配管が潰れていたり、新設するケーブルとのサイズが合わなかったりして、新しくルートを作る必要が出てくると、その分コストは上がります。

ーーー高所や建物外壁にケーブルを通す場合などにも影響しますか？

そうですね。たとえば屋上まで配管を新設する場合は、その分施工が増えるのでコストにも影響します。

いずれにしても、一番は既存のルートを活かすことです。新設工事を行わなければ、その分確実にコストは抑えられます。

高圧ケーブルの劣化を見極める方法

代表的な診断方法

代表的な診断方法としては、絶縁抵抗測定、部分放電測定、耐電圧試験（VLF試験）などがあります。それぞれ得意・不得意が異なるため、目的に応じて使い分けることが重要です。

診断方法	特徴	向いているケース	注意点
絶縁抵抗測定	比較的簡易で実施しやすい	日常点検・一次確認	初期劣化の把握には限界がある
部分放電測定	劣化の兆候を早期に捉えやすい	予防保全・詳細診断	測定条件やノイズの影響を受けやすい
耐電圧試験（VLF試験）	耐力確認ができる	更新判断前の確認	ケーブルに一定の負荷を与える点に注意が必要

単一の測定結果だけで判断するのではなく、複数の診断結果を組み合わせて総合的に評価することが重要です。また、こうした診断結果に、使用年数・設置環境・過去の不具合履歴をあわせて評価することで、より実態に即した更新判断がしやすくなります。

更新判断では、劣化状態だけでなく、工事費用の見通しも重要です。費用の考え方や相場については、以下の記事で詳しく解説しています。

▼関連記事を読む

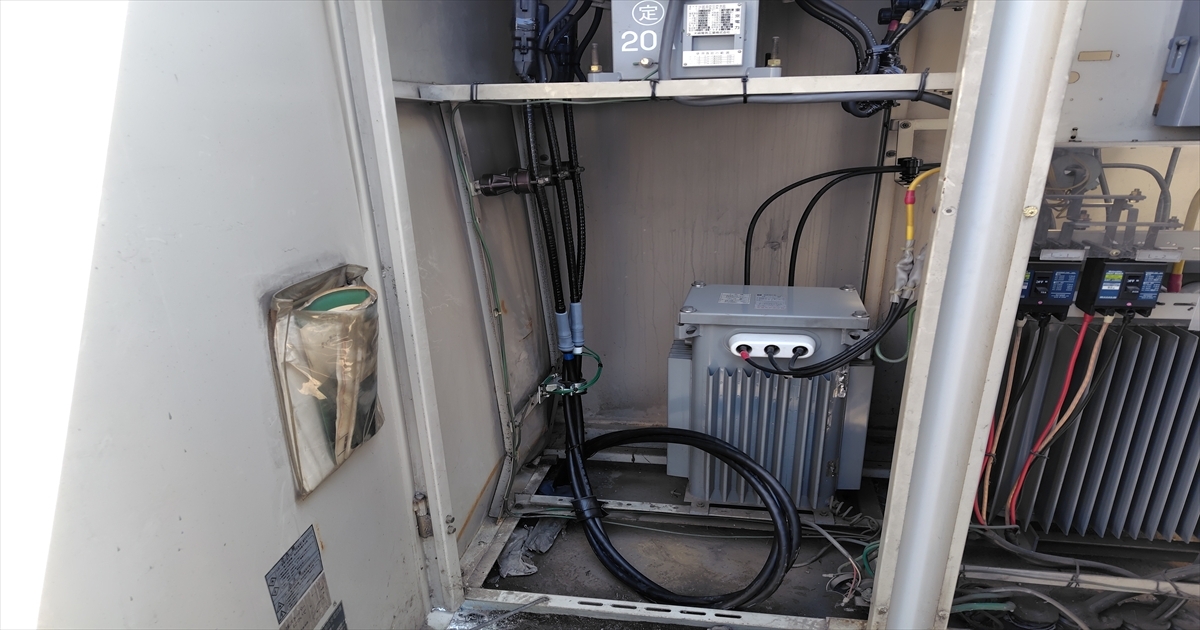

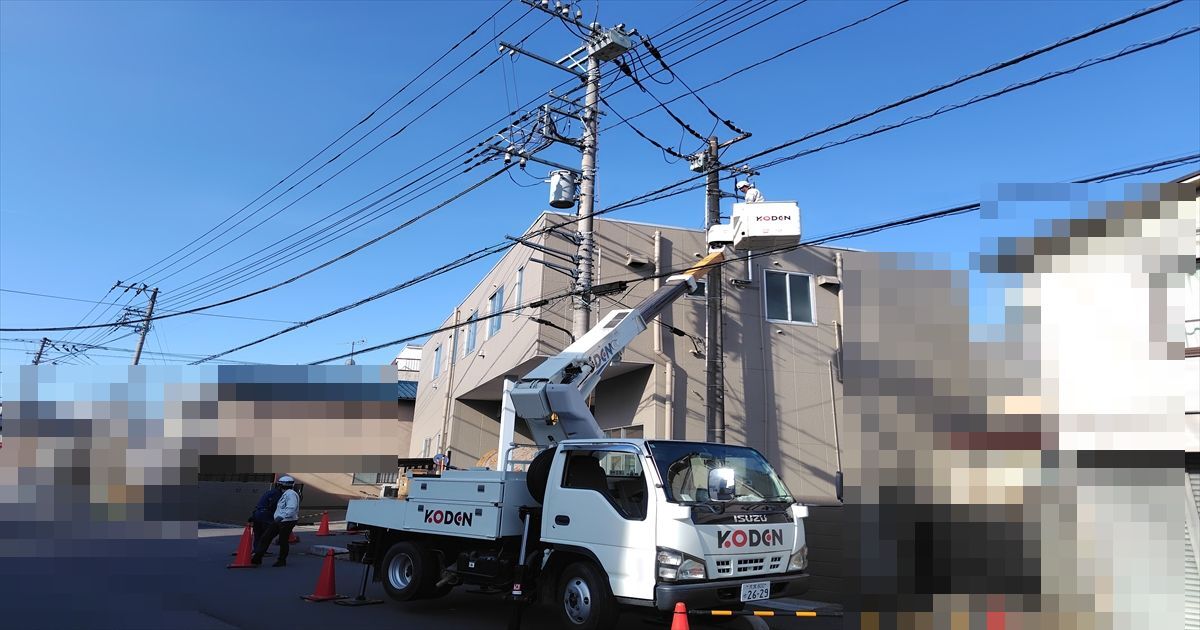

施工事例

まとめ｜高圧ケーブルは“見えないリスク”をどう管理するか

高圧ケーブルは、受電設備を支える重要なインフラです。更新時期の目安は一般的に10〜20年程度とされていますが、設置環境によっては、より早く劣化が進むこともあります。複数の劣化原因があり、これらが複合的に作用して絶縁性能の低下につながります。

そのため、年数だけで判断するのではなく、設置環境・点検履歴・診断結果をあわせて確認し、計画的に更新を検討することが重要です。まずは、自施設のケーブルの「使用年数・設置環境・点検履歴」を整理することが、適切な更新判断の第一歩です。

点検結果の見方や更新要否の判断に迷う場合は、専門業者に相談することで、現場条件に応じた検討がしやすくなります。まずは現状確認から進めるとよいでしょう。

本記事は、高圧ケーブルシリーズ第1回として基礎知識を整理しました。次の記事では、「高圧ケーブル更新工事の費用相場」をテーマに、距離や経路によってなぜ費用が大きく変わるのか、その考え方を詳しく解説します。
