UGS（Underground Gas Switch）とUAS（Underground Air Switch）は、地中線で高圧の電気を引き込む建物で、電力会社との責任分界点に設置される区分開閉器です。どちらもSOG制御装置と組み合わせて使い、自社設備で起きた地絡事故などのときに自社設備を配電線から切り離して、周辺の建物まで停電させる「波及事故」を防ぎます。
UGSとUASの違いは開閉器の中に使う媒体で、UGSはSF6（六ふっ化硫黄）ガスを封入したガス式、UASは空気を使う気中式です。
前回の記事では、電柱上に設置される区分開閉器「PAS」について解説しました。本記事では、電柱を使わずに地中線で引き込む場合に同じ役割を担うUGS・UASについて、役割、UGSとUASの違い、PASとの違い、更新時期の目安と工事の実務を解説します。
責任分界点の考え方、架空引込で使うPASの仕組み、受電設備の保安規程を先に確認しておきたい方は、以下の連載記事もあわせてご覧ください。
要約
UGS・UASの役割
UGS・UASは、地中線で高圧受電する設備の責任分界点に設置される区分開閉器です。SOG制御装置と組み合わせ、自社設備で地絡が起きたときは開閉器を開いて自社設備を配電線から切り離し、波及事故を防ぎます。役割はPASと同じで、違うのは引込方式と設置場所です。
UGSとUASの違い
UGSはSF6ガスを封入したガス式、UASは空気を使う気中式です。どちらもSOG付きの区分開閉器として使われ、メーカーはUASの特長として「環境にやさしい気中式」であることを挙げています。
PASとの違いと工事の実務
PASは主に電柱上に設置されます。UGS・UASは、メーカーの製品説明では、地中引込で電力会社が設置する高圧キャビネットの中に取り付ける開閉器とされています。更新工事では電力会社との停電日程の調整が必要で、取材では、UGS・UASはPASよりも施工の専門性が求められ、事前準備や日程調整に時間がかかりやすいという現場の声がありました。
UGS・UASとは｜地中引込で使う区分開閉器
高圧で電気を受ける建物には、電力会社の配電線から電気を引き込む方法が大きく2つあります。電柱から架空の電線で引き込む「架空引込」と、地中に埋めたケーブルで引き込む「地中引込」です。架空引込ではPAS、地中引込ではUGSまたはUASが、責任分界点の区分開閉器として使われます。
東京電力株式会社の資料「高圧受電設備について」では、UGSを「自家用電気工作物の責任分界点に設置される地中線用の開閉器」で、SOG動作（過電流・地絡動作）機能を持ち、需要家側の地絡事故等を保護して波及事故を防止するもの、と説明しています。PASの説明も、架空線用である点を除いて同じ内容です。

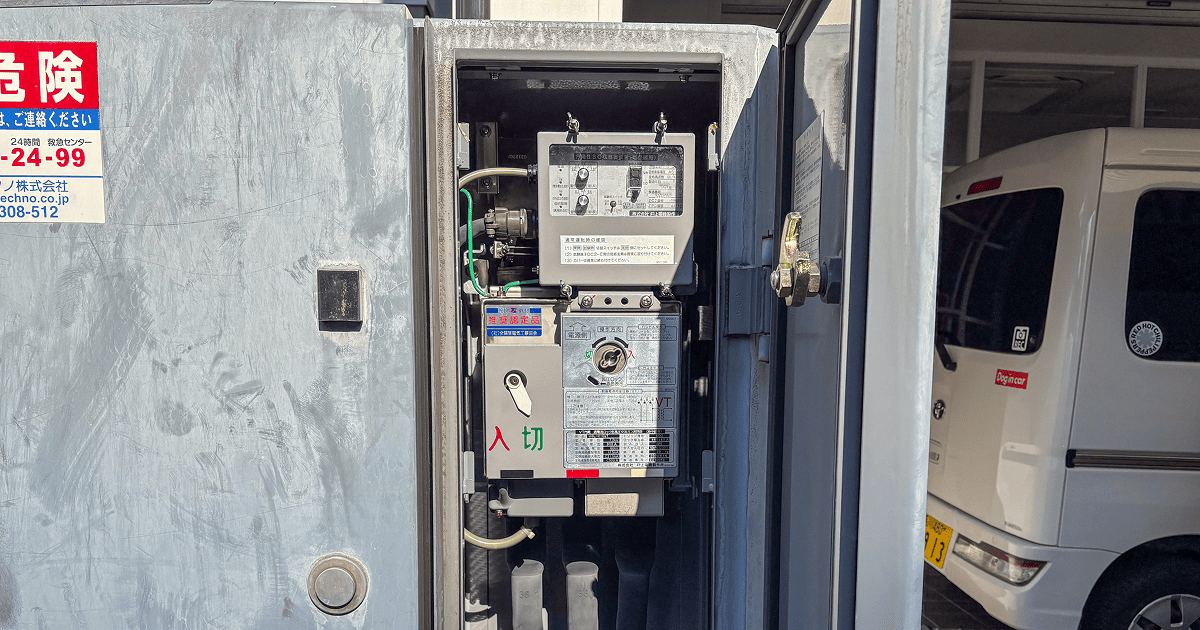

地中引込は、電柱を建てられない場所や、美観上電柱を立てたくない場所、配電線を地中化した区域で採用されます。メーカーの製品説明では、UGS・UASは電力会社の高圧キャビネット内の需要家側の回路に取り付ける開閉器とされています。高圧キャビネットは、地中の配電線と需要家の設備をつなぐために電力会社が設置する開閉器の箱です。
UGSとUASの違い
UGSとUASは、区分開閉器としての役割は同じで、開閉器の中に使う媒体が違います。
| 比較項目 | UGS | UAS |
|---|---|---|
| 英語の名称 | Underground Gas Switch | Underground Air Switch |
| 日本語の呼び方 | 地中線用ガス負荷開閉器 | 地中線用気中負荷開閉器 |
| 開閉器の中の媒体 | SF6ガスを封入 | 空気（気中式） |
| 劣化で注意すること | ガスケットなどの劣化によるガス漏れ | 接触部の酸化・腐食による接触抵抗の増加と発熱 |
UGSに使うSF6ガスは、地球温暖化対策の推進に関する法律で温室効果ガスの一つに定められています。メーカーはUASの特長として「環境にやさしい気中式」であることを挙げています。UGSには、ガスの圧力が規定値より下がると開閉器の操作をロックする装置を備えた機種もあります。

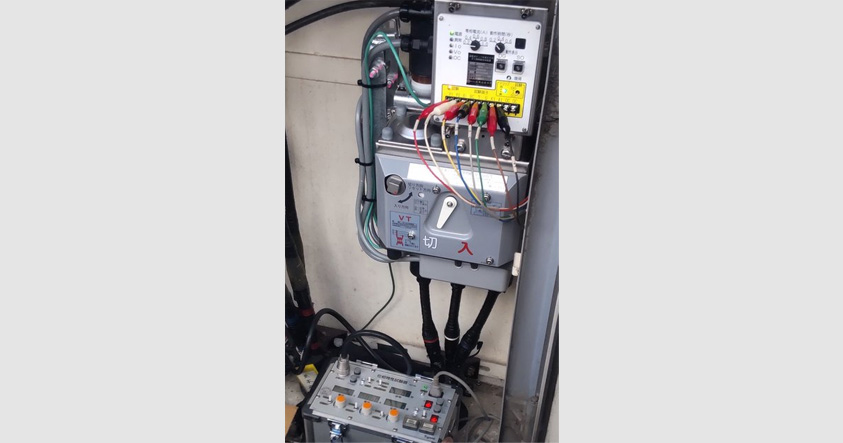

恒電社が施工した東京都港区のビルの事例では、経年劣化したUGSを、高圧ケーブルの更新とあわせてUASに取り替えました。
基本的な役割｜SOGと組み合わせた「切り離し機能」
UGS・UASは、PASと同じくSOG制御装置と組み合わせて使います。動き方の基本もPASと同じです。
- 地絡のとき：自社設備で地絡が起き、設定した動作条件を満たすと、SOGの指令で開閉器を開いて自社設備を切り離します。
- 短絡のとき：短絡のような大きな電流は、負荷開閉器では切ることができません。開閉器をいったんロックし、電力会社側の遮断器が動作して配電線に電気が来ていない状態になってから開放します。
市販のUGS・UASには、地絡が構内で起きたか構外で起きたかを判別する方向性SOGを備え、構外（電源側）の地絡で不要に動作することを防ぐ機種があります。
責任分界点の位置は、電力会社との取り決めや受電設備の構成によって決まります。自社の責任分界点がどこにあるかは、受電図面や電力会社との取り決めで確認できます。確認の進め方は、責任分界点の決まり方と確認方法を解説した記事で詳しく紹介しています。
地中引込で区分開閉器が欠かせない理由
東京電力パワーグリッドの資料では、地中の配電設備は気候条件などの影響を受けにくく、都市防災機能の強化や良好な景観の形成に効果がある一方、設置コストが高く、設備の設置スペースが課題になるとされています。
需要家側から見ると、地中引込には次のような特徴があります。
- ケーブルの状態を外から確認しにくい
高圧ケーブルが管路の中を通っているため、外観から劣化を確かめることができません。恒電社の港区の事例でも、地中の引込配管が水道管の近くを通っていた影響で、既設のケーブルが濡れていました。 - ケーブルの引き替えに準備が必要
管路の中のケーブルを入れ替える工事では、ケーブルの引き入れ方や作業員の配置を事前に計画する必要があります。
日本電機工業会（JEMA）は、責任分界点などに取り付けられる負荷開閉器について、故障が発生すると全停電となるほか、配電線への波及事故となった場合には他の需要家も停電し被害が拡大すると指摘しています。そのうえで、責任分界点の負荷開閉器を取り替える・新設するときは、過電流ロック形（SOG動作形）の採用を推奨しています。
地中引込でも架空引込でも、区分開閉器を正常に動く状態に保つことが、波及事故を防ぐ前提になります。
PASとの違い｜設置場所と工事の進め方
| 比較項目 | PAS | UGS・UAS |
|---|---|---|
| 引込方式 | 架空引込 | 地中引込 |
| 主な設置場所 | 電柱上（責任分界点付近） | 電力会社の高圧キャビネット内の需要家側の回路 |
| 役割 | SOG制御装置と組み合わせ、自社設備の地絡事故などで配電線から切り離し、波及事故を防ぐ（共通） | |
| 工事の進め方 | 電柱上での高所作業を伴う工事。電力会社との停電調整が必要 | 電力会社の設備と同じキャビネット内の工事。電力会社との停電調整が必要 |
UGS・UASの更新時期の目安
日本電機工業会（JEMA）の「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）では、高圧交流負荷開閉器の更新推奨時期を次のように示しています。
- 屋内用：使用開始後15年、または定格負荷電流開閉回数200回
- 屋外用：使用開始後10年、または定格負荷電流開閉回数200回
- GR付開閉器の制御装置（SOGなど）：使用開始後10年
JEMAの屋内用・屋外用は、設置されている場所ではなく、屋外での使用を前提とした構造かどうかという機器の仕様による区分です。キャビネットの中にあるからといって屋内用とは限らないため、お使いのUGS・UASがどちらに当たるかは、銘板や仕様書で確認します。
この年数は壊れる時期ではなく、通常の環境のもとで通常の保守・点検を行って使用した場合に、部品の劣化を考えると新品に替えた方が経済性を含めて有利とされる目安です。寿命の保証値や、法律で決まった交換期限ではありません。
JEMAは更新時期の背景として、ガス開閉器ではガスケットの劣化などによるガス漏れ、気中開閉器では接触部の酸化・腐食による接触抵抗の増加を挙げています。点検報告書でガス圧の低下やSOGの動作不良、絶縁抵抗の低下を指摘された場合も、更新を検討するきっかけになります。恒電社の施工事例でも、UGS・UASと高圧ケーブルをあわせて更新したケースがあります。
UGS・UASの交換を決めたあと、見積りから停電・復電までを何の順で進めるかは、PAS・UGS交換工事の手順と流れで、費用の内訳とあわせて説明しています。
電気工事士に聞く、地中配電のリスク管理
解説者
インタビュアー
ーーーUAS（UGS）は、PASと比べて役割に違いはありますか？
基本的な考え方は同じです。どちらも事故が起きたときに、その区間を切り離すための設備です。構造や設置場所は異なりますが、「区分によって事故の影響を抑える」という点では同じ役割と考えて問題ありません。
ーーーUAS（UGS）の有無で、復旧スピードに差は出るのでしょうか？
復旧スピード自体は、そこまで大きくは変わらない印象です。どちらの場合でも、最終的には電力会社との調整が関わるため、その影響を受けることが多いですね。
一方で、工事の難易度はかなり違います。現場の感覚だと、PASのほうが圧倒的に早いです。その大きな違いは「自社単独で完結できるか否か」にあります。
PASの場合、高所作業車を所有している電気工事会社であれば、比較的スムーズに進められ、数時間で工事から検査まで完了してしまうと思います。一方、UAS（UGS）の場合は、メーカー資格や施工認定（民間）が必要となるほか、専用工具を用いた施工が求められるなど、一定の専門性が必要な設備です。
※この回答の後半は、事故後の復旧ではなく、PASとUAS（UGS）の更新工事を比べた現場の感覚です。PASの工事でも、電力会社と必要な手続きを確認し、停電日程を調整します。資格・認定や専用工具の要否は、メーカー・機種・施工内容によって異なります。
また、UAS（UGS）は都市部での導入が多く、道路使用条件や周辺環境への配慮など、施工にあたってのハードルも高くなります。案件によっては専門業者と連携しながら進めるケースもあり、PAS工事と比べると、事前準備や工事日程の調整に時間を要する傾向があります。
なお、恒電社では埼玉県を拠点としながら、東京都内の案件にも多数対応しており、こうした条件下においても適切な施工体制を構築したうえで対応しています。
PASやUAS（UGS）は電力会社の設備との境にある機器のため、更新工事では電力会社と必要な手続きを確認し、停電日程を調整します。PAS・UAS（UGS）の設置・更新工事の範囲と進め方は、以下のページで確認できます。
施工事例

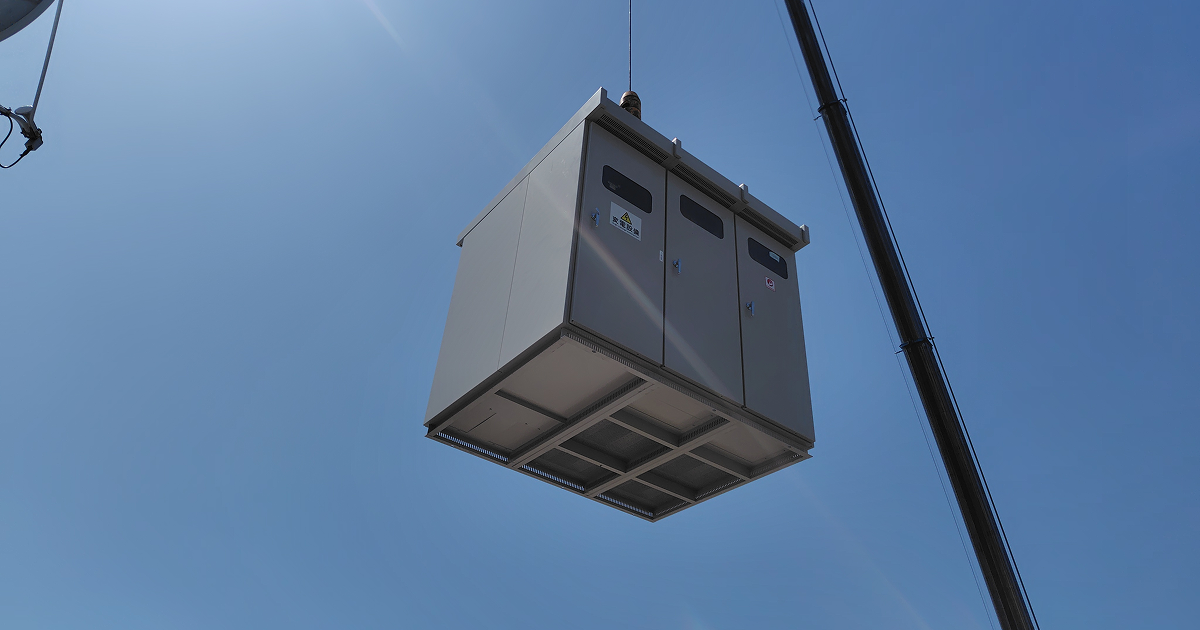

UGSからUASへの取り替えや、UGSの交換、キュービクル更新にあわせたUASの設置が実際にどう進んだのかは、以下の施工事例でご覧いただけます。
まとめ
連載では、責任分界点、架空引込のPASに続き、本記事で地中引込のUGS・UASを解説しました。
UGS・UASは、PASと同様に、SOG制御装置と組み合わせて自社設備の事故を配電線から切り離し、波及事故を防ぐ、受電設備の入り口にある重要な保護装置です。UGSはガス式、UASは気中式という違いはありますが、役割は同じです。
区分開閉器は普段意識されにくい設備ですが、事故が起きたときに周辺への停電の広がりを抑え、事業継続と社会的信用を守る重要な役割を担っています。
この機会に、受電図面や点検記録を確認し、自社の引込方式（架空か地中か）、設置されている開閉器の種類（PAS・UGS・UASなど）、使用開始からの年数を把握しておくことをおすすめします。
UGS・UASが更新推奨時期に近づいている、点検報告書でガス圧の低下やSOGの不具合を指摘された、という段階でもご相談いただけます。恒電社が現地でキャビネット内の設置状況とSOGの仕様を確認し、電気主任技術者による点検結果も踏まえて、電力会社との停電調整を含めた更新工事の工程をご提案します。
