高圧引込ケーブル更新工事 | 埼玉県 伊奈町
投稿日:2021年2月7日
更新日:2024年5月27日
更新日:2024年5月27日
E社様
![](https://electrical-engineering.koden-kk.co.jp/wp-content/uploads/2023/09/2021020701-thumb-843xauto-685.jpg)
伊奈町で高圧引き込みケーブルの交換工事を行いました。
一般的にはケーブルの交換は15年ごとが推奨されています。
因みにPASの交換サイクルは15年、SOG(地絡継電器)は10年が推奨されています。
交換サイクルは、電気事故により近隣に波及事故を起こさないためにも意識していただくことが大事です。
ケーブル交換工事の作業時間は約3時間でした。
![](https://electrical-engineering.koden-kk.co.jp/wp-content/uploads/2023/09/2021020702-thumb-360xauto-686.jpg)

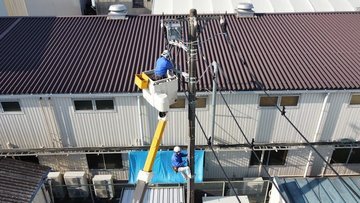

既存のケーブルを撤去します。
![](https://electrical-engineering.koden-kk.co.jp/wp-content/uploads/2023/09/2021020710-thumb-360xauto-687.jpg)

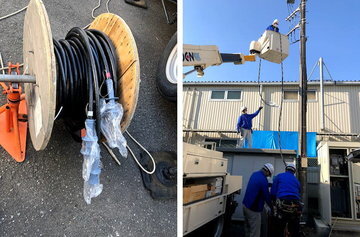

左写真:高圧6600V用CVTケーブルです。低圧600V用とは違い、高電圧に耐えられるように絶縁性能を高められています。
右写真:新しくするケーブルを引き込み電柱からキュービクルまで通線します。既存の配管には雨水が溜まっている場合が多く水分を嫌うケーブルの通線は先端をしっかり防水処理し通線します。これをしっかり行うかどうかで耐久年数が変わってきます。
![](https://electrical-engineering.koden-kk.co.jp/wp-content/uploads/2023/09/Photo_6553734_DJI_134_jpg_4029754_0_2021279258_photo_original-thumb-360xauto-688.jpg)

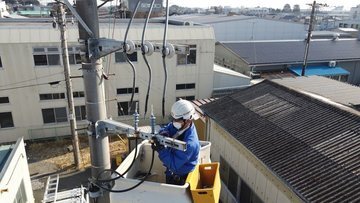

PASと接続する端子の固定をします。
![](https://electrical-engineering.koden-kk.co.jp/wp-content/uploads/2023/09/IMG_7230-thumb-autox460-689.jpg)

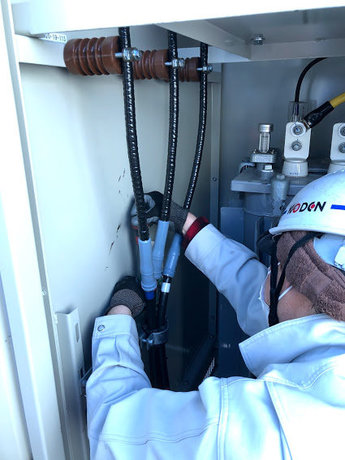

室内の端末処理を行います。
![](https://electrical-engineering.koden-kk.co.jp/wp-content/uploads/2023/09/IMG_7238-thumb-autox460-690.jpg)

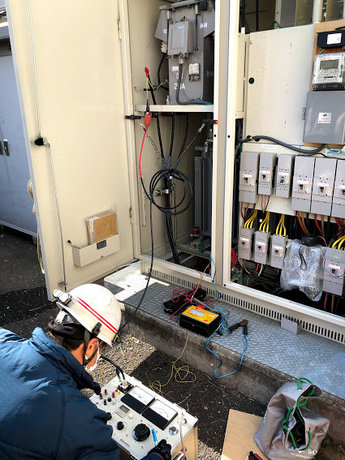

絶縁耐圧試験を行い完了。(10350Vの電圧を10分間かけます)
