埼玉県上尾市 UGS交換工事の概要

ご担当の電気主任技術者様からのご依頼でN社様のUGS交換工事を行いました。

UGS（地中線用ガス負荷開閉器）は、地中線で高圧の電気を引き込む建物で、電力会社との責任分界点に設置される区分開閉器です。本事例では、高圧キャビネット内のUGSを新しい機器に交換しました。交換前後の写真は、記事の後半に掲載しています。

PASやUAS（UGS）は交換作業そのものが短時間でも、電力会社との調整と停電日程の確保に時間がかかり、工事日が見通せないことがあります。恒電社は電力会社への申請と停電日程の調整を含めて更新工事を進めます。

PAS・UAS（UGS）設置・更新工事の詳細はこちら

UGSとは――PASとの違いは？

UGS（Underground Gas Switch）は、地中引込方式の高圧受電設備で使われる区分開閉器で、開閉器の中にSF6（六ふっ化硫黄）ガスを封入したガス式の負荷開閉器です。空気を使う気中式の同じ役割の機器はUAS（Underground Air Switch）と呼ばれます。

PAS（Pole Air Switch）は主に電柱上に設置されます。UGS・UASは、地中引込で電力会社が設置する高圧キャビネットの中に取り付けられることが一般的です
地中引込は、電柱を建てられない場所や、美観上電柱を立てたくない場所、配電線を地中化した区域で採用されます
SOG制御装置と組み合わせ、構内で地絡が起きたときは開放し、短絡のときはいったんロックして配電線が無電圧になってから開放することで、周辺の建物まで停電させる「波及事故」を防ぎます

UGS・UASの役割やPASとの違いを詳しく知りたい方は、地中線で使うUGS・UASの役割とPASとの違いを解説した記事もご参考ください。

UGSの更新推奨時期

日本電機工業会（JEMA）の「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）では、高圧交流負荷開閉器の更新推奨時期を、屋外用は「使用開始後10年、又は定格負荷電流開閉回数200回」、屋内用は「使用開始後15年、又は定格負荷電流開閉回数200回」、GR付開閉器の制御装置は「使用開始後10年」としています。屋内用・屋外用は設置場所ではなく機器の構造による区分のため、対象機器の仕様で確認します。

この年数は、通常の環境の下で通常の保守・点検を行って使用した場合に、新品と交換した方が経済性を含めて一般的に有利と考えられる時期です。製造者の保証値や、法律で決まった交換期限ではありません。JEMAは更新推奨時期の背景として、気中開閉器では接触部の酸化・腐食による接触抵抗の増加、ガス開閉器ではガスケットの劣化などによるガス漏れのおそれを挙げています。あわせて、負荷開閉器が故障すると建物が全停電し、配電線への波及事故になれば他の需要家も停電するおそれがあるとして、適切な時期に取り替えることを勧めています。

JEMAの報告書は、SOG制御装置などの制御装置についても、補助スイッチの接触不良や接点摩耗、絶縁物の枯れなどが寿命を決める要因になるとしています。UGS・UASを含む区分開閉器の工事の内容は、サービスページで紹介しています。

交換前と交換後

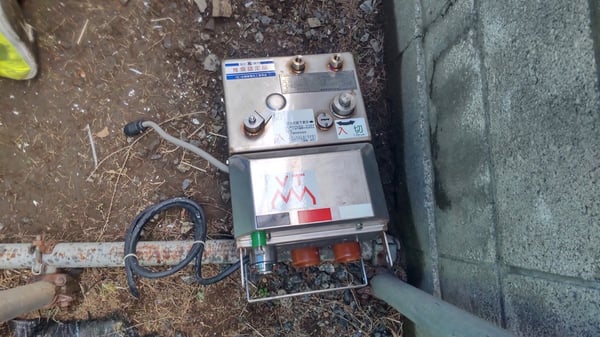

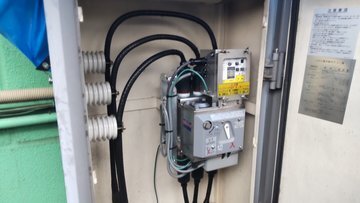

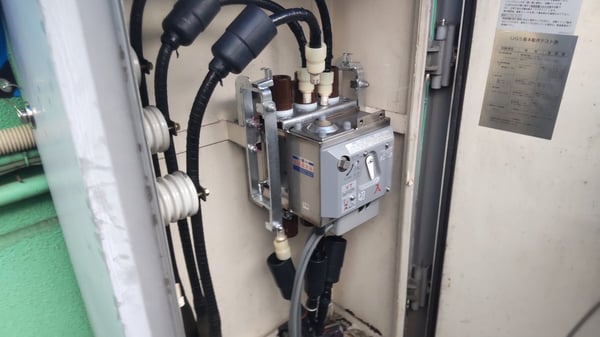

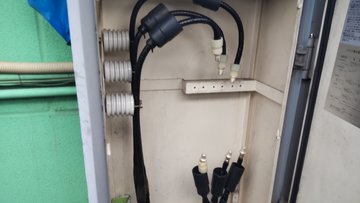

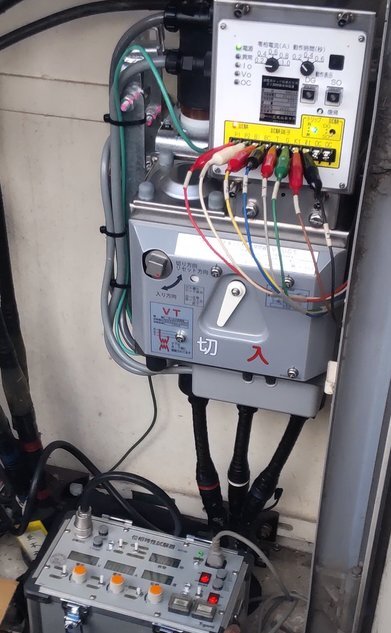

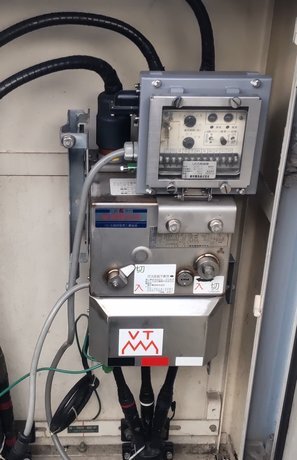

高圧キャビネット内の交換前と交換後の様子です。

UGS・UASの使用開始から10年が近づいている、点検報告書でUGSのガス圧の低下やSOGの不具合を指摘された、という段階でもご相談いただけます。恒電社が現地でキャビネット内の設置状況とSOGの仕様を確認し、電気主任技術者の点検結果も踏まえて、電力会社との停電調整を含めた更新工事の工程をご提案します。

本事例と同様の工事に関するお問い合わせはこちら
