【キュービクル CTとは？】役割・仕組み・VTとの違いと注意点とは

キュービクル（高圧受電設備）には、電流・電圧の状態を監視し、異常時に設備を停止させるための保護機器が数多く組み込まれています。その中でもCT（変流器）は、高圧回路に流れる電流を計測・監視・保護に小電流として取り出す重要な機器です。

また、CTは単なる測定用の機器ではありません。保護継電器や監視装置の判断根拠となるだけでなく、取り扱いを誤ると安全上のリスクを伴う機器でもあるため、現場では特に慎重に扱われます。

一方で、設備のオーナーや担当者の方にとっては、馴染みのない機器であるため「CTは何のために設置されているのか」「古いまま使い続けても問題ないのか」「二次側開放が危険とはどういう意味か」といった疑問を持つのも珍しくありません。

本記事では、キュービクル内におけるCTの役割、VTとの違い、注意点、更新時に抑えておきたい考え方を、分かりやすく解説します。

▼関連記事はこちら（のちほどVTのものを入れたいです）

要約

CTの役割
CT（変流器）は、高圧回路に流れる大電流を計測や保護に使える小電流へ変換する機器です。電流計の表示だけでなく、過電流継電器や監視装置の判断根拠となるため、設備の安全運用を支える中核的な情報源として機能します。

VTとの違いと注意点
VTが電圧の監視を担うのに対し、CTは保護動作に直結するため安全面での影響が大きい点が特徴です。特に二次側開放は高電圧発生による感電や機器損傷のリスクがあり、現場では絶対に開放しないルールが徹底されています。

異常と更新判断
CTに異常があると電流値のズレや保護継電器の誤動作が発生し、設備停止や料金トラブルにつながる可能性があります。劣化は経年や絶縁状態に依存し、20〜30年経過した場合は周辺機器更新と合わせた交換検討が推奨されます。

CT（変流器）とは？キュービクル内での役割

CTの役割｜大きな電流を扱える情報に変換する

CT（Current Transformer：変流器）は、高圧設備に流れる大きな電流を、計測や保護に使用できる信号として取り出す機器です。

ここで押さえておきたいのが、「一次側」と「二次側」という考え方です。

• 一次側：高圧設備の主回路側（大きな電流が流れる側）
• 二次側：計器や継電器に接続される側（小さな電流として取り出す側）

一次側に流れる大電流は、二次側ではそのままでは扱えないため、小電流（定格二次電流は5A）に変成することで、安全かつ扱いやすい電気信号となります。

電流計測だけでなく保護継電器にも直結する重要部品

CTの出力は、電流計の表示だけでなく、設備保護の判断材料として使用されます。主な接続先は以下の通りです。

• 過電流継電器
• 電力計・デマンド監視
• 監視装置（記録・警報）

つまりCTは、単なる測定機器ではなく、設備を守るための中核的な情報源として機能しています。

CTが特に重要視される理由

設備異常時の判断材料になる

CTが出力する電流情報は、設備に異常が発生した際に、停止すべきか／運転継続できるかを判断する基準になります。この情報が不正確になると、「異常なのに止まらない」「異常ではないのに停止する」といった、設備・運用の双方に影響する問題につながります。

VTとの違いは「危険性の質」

CTとVT（計器用変圧器）は役割が似ていますが、現場での注意点は異なります。

• VT：電圧情報を扱う（表示・監視の信頼性に影響）
• CT：電流情報を扱う（保護動作・安全性に直結）

VTは主に電圧監視や電力量計測に使用されるのに対し、CTは過電流・地絡などの保護動作の入力信号として使用されます。

▼関連記事
【キュービクル　VTとは？#1】｜役割・仕組み・PTとの違いを設備担当者向けに解説

更新・改修工事で見落とされやすい

CTは盤内の奥に設置されることが多く、設備更新時に見落とされがちです。計器と継電器は更新したものの、CTは昔のままというケースも少なくありません。

この場合、入力信号の精度が不十分となり、更新機器の性能が十分に発揮されない可能性があります。

CTの異常・不具合で起きること

• 電流値の異常（0・過少・過大）
  CTに異常があると、まず電流計の表示に違和感が現れます。「0表示になる」「実態より低い・高い」「相ごとに値がバラつく」などの異常が見られることがあります。
• 保護継電器が誤動作・不動作になる
  CTは保護判断にも使用されるため、計測がズレるだけでなく、保護動作に影響する可能性があります。本来動作すべき場面で動作しない、または不要な遮断が発生する場合があります。
• デマンド・電力量への影響
  計測値が不正確になると、「電気料金の説明ができない」「デマンド監視の信頼性低下」「社内、テナント対応の混乱」など、運用面の問題にも発展します。

電気工事士に聞く、CT異常の現場判断

解説者

インタビュアー

ーーーCTの不具合で、いちばん多い原因は何ですか？

まず前提として、何らかの異常が確認された時に、CT本体が悪いというケースはそこまで多くないです。いちばん最初に疑うのは「信号がちゃんと取れているか」です。まずはCTから出ている電流信号を見て、これが正常かどうかを確認します。

• 信号が正常 → 計器や継電器側の異常
• 信号が異常 → CT側の可能性あり

という切り分けをします。

ーーーいきなりCT本体は確認しないとのことですが、CT異常が疑われるとき、現場ではどういう手順で確認していきますか？

基本的な流れはVTと同じです。いきなりCT本体を見るのではなくて、順番に切り分けていきます。

1. 計器（電流計）の表示確認
2. 継電器や監視装置の動作確認
3. 配線・接続の確認
4. それでもおかしければCT本体　　

という流れですね。本当にCTが原因なのかをしっかり切り分け、判断していくことが大事です。

ーーー実際、計器や継電器は更新されているのに、CTだけ古いままというケースは多いですか？

あります。体感としても比較的多い印象です。

CTは可動部分がない機器なので、比較的丈夫なんです。一方で、電流計や継電器、切替スイッチのような機器は、点検のたびに触ったり動かしたりするので、そっちの方が壊れやすいです。そのため、「周辺機器だけ更新して、CTはそのまま」という運用も一般的です。

ーーーそれでは、CTが劣化していく要因は何なのでしょうか？

一番は経年による劣化です。それに加え、高圧側の絶縁の状態も関係します。

表面の絶縁が悪くなってくると、電気が表面を伝って漏れるような現象が起きます。ただ、現場で簡単に数値で測れるものではないため、外観の劣化（ひび、白化など）や年数で判断していく形になります。

ーーー更新工事の提案で「CTも一緒に交換しましょう」となる判断基準はありますか？

基本は設置からの年数で判断します。前提としてメーカーの更新推奨年数にもよりますが、設置後10年〜15年くらいであれば、無理に交換しなくてもいいケースが多いです。メーターや継電器だけ更新して、CTはそのまま使うこともあります。

設置から20年〜30年経過したものになってくると、劣化リスクを考えて「せっかくなら一緒に交換した方が良いですね」と提案させていただくことが多いです。

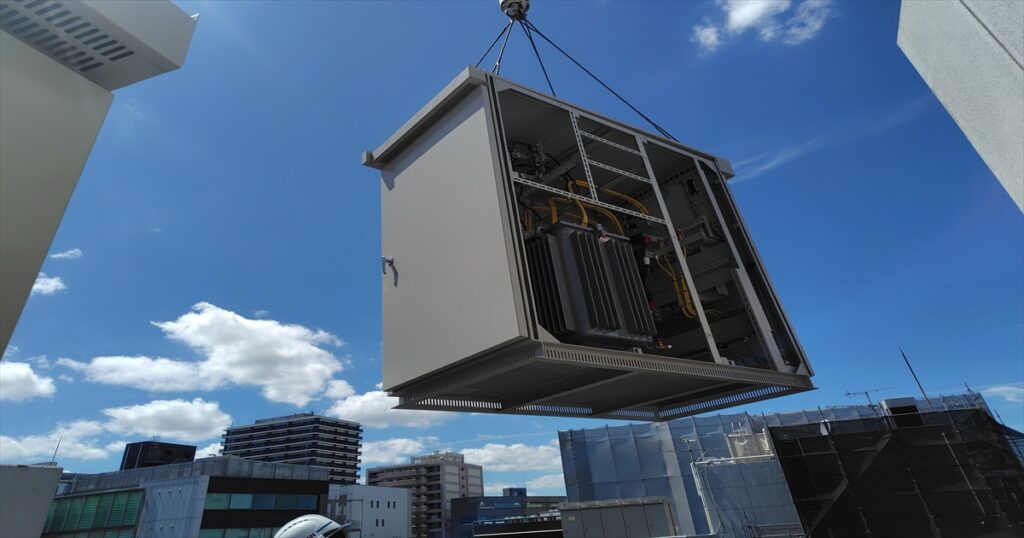

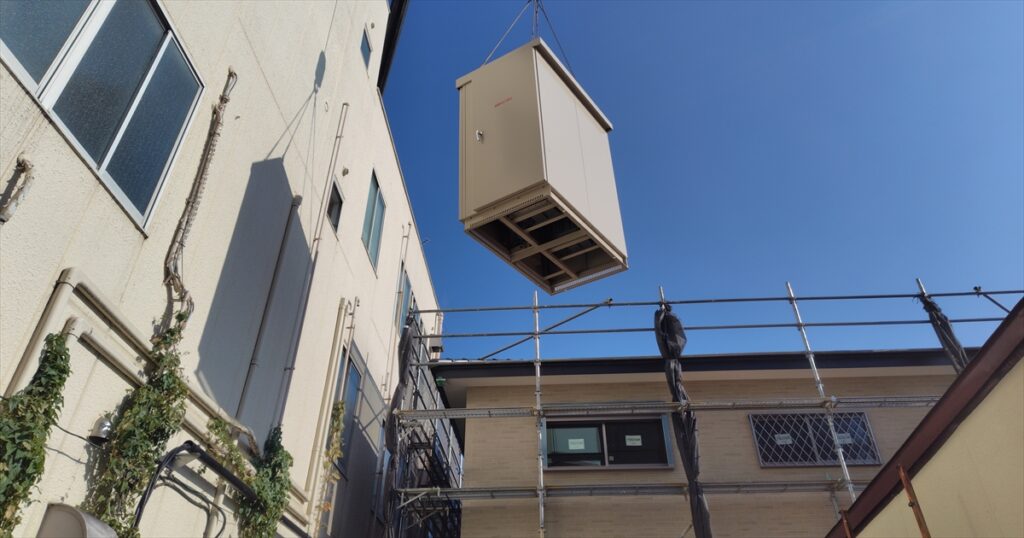

施工事例

まとめ

CTは、電流を測るための機器でありながら、実際には設備保護の判断基準となる重要機器です。設備担当者として押さえるべきポイントは以下の通りです。

• CTは一次側→二次側へ電流を変換する機器
• 計測だけではなく保護機能に直結する

CTは目立たない存在ですが、高圧受変電設備の安全と安定運用を支える“基盤”です。点検・更新のタイミングでは、継電器や計器だけでなく、CTの状態も必ず確認しておきましょう。
