高圧ケーブル更新工事｜埼玉県 蓮田市・医療機関

工事の概要｜法人向け高圧ケーブル更新工事

• エリア　　：埼玉県 蓮田市
• 施設種別　：医療機関
• 工期　　　：3日
• 停電時間　：4時間
• 費用レンジ：100〜500万円

埼玉県蓮田市にある病院の主任技術者様より、高圧ケーブル老朽化（経年16年ほど）による交換工事のご依頼をいただき、施工が完了しました。

今回の工事はケーブルの納品に時間がかかる案件でしたが、どのように進めたのかをまとめています。

手順・スケジュール

Step０：必要書類のご提出・現地確認・電力会社申請

お客さまより高圧ケーブル更新のご相談をいただいた後、まずはお電話で現状をヒアリングします。続いて現地確認を実施し、以下の点を中心に詳細に確認します。

• 既設高圧ケーブルの敷設ルート
• ケーブルの劣化状況
• 引込位置や端末処理の仕様
• 周辺環境・作業スペース

受電点（責任分界点）に関わるケーブル更新など、電力会社への申請や事前協議が必要な場合があります。また、停電が発生する場合は、併せて電力会社へ申請を行います。

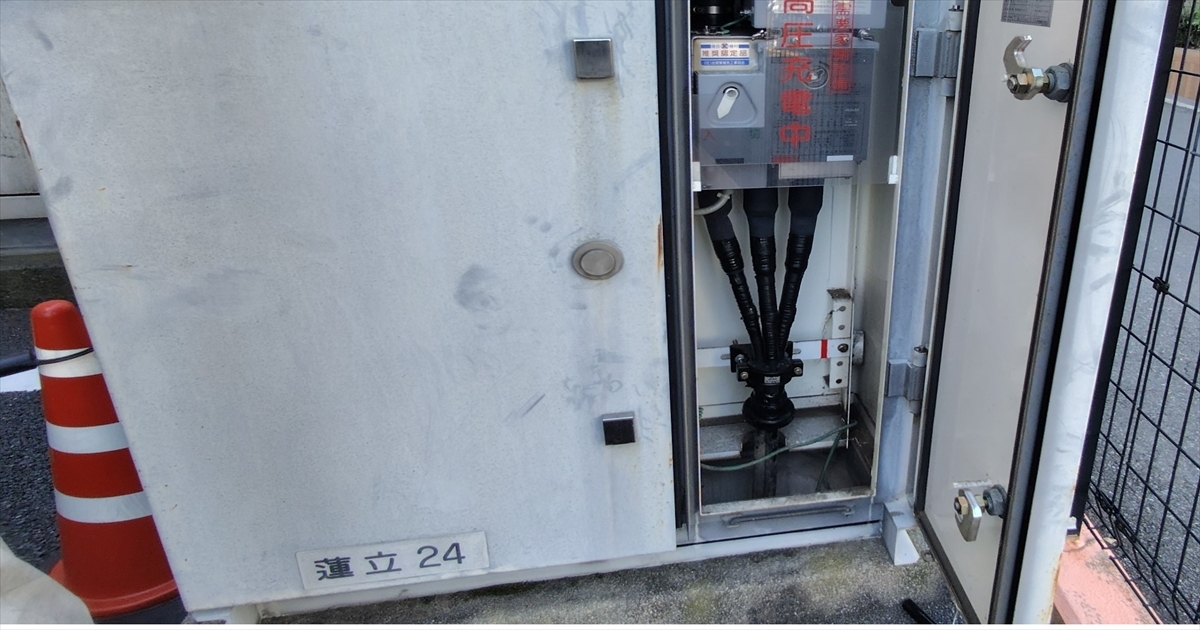

Step1：受電停止・既設ケーブル撤去

電力会社立会のもと受電停止を行い、安全が確実に確保された後、作業に着手します。まずキュービクル内・ラック内・管路内など、各施工ポイントで安全養生を行い、既設の高圧ケーブルを切り離します。

• 高圧端末の取り外し
• ケーブルの引き抜き
• 支持金具・ラックの整備

必要に応じて、老朽化した端末箱や支持金具も撤去・交換します。

Step2：新高圧ケーブルの布設・端末処理

更新計画で定めたルートに沿って、新しい高圧ケーブルを敷設します。

• 管路内へのケーブル通線
• ラック上での固定（結束・サドル留め）

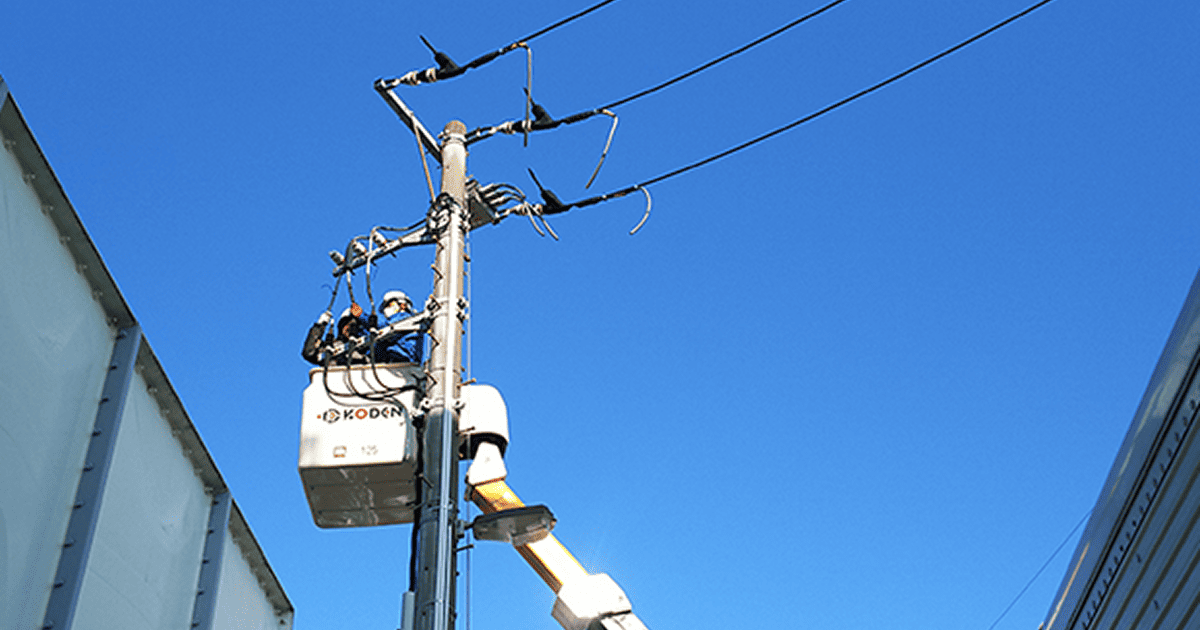

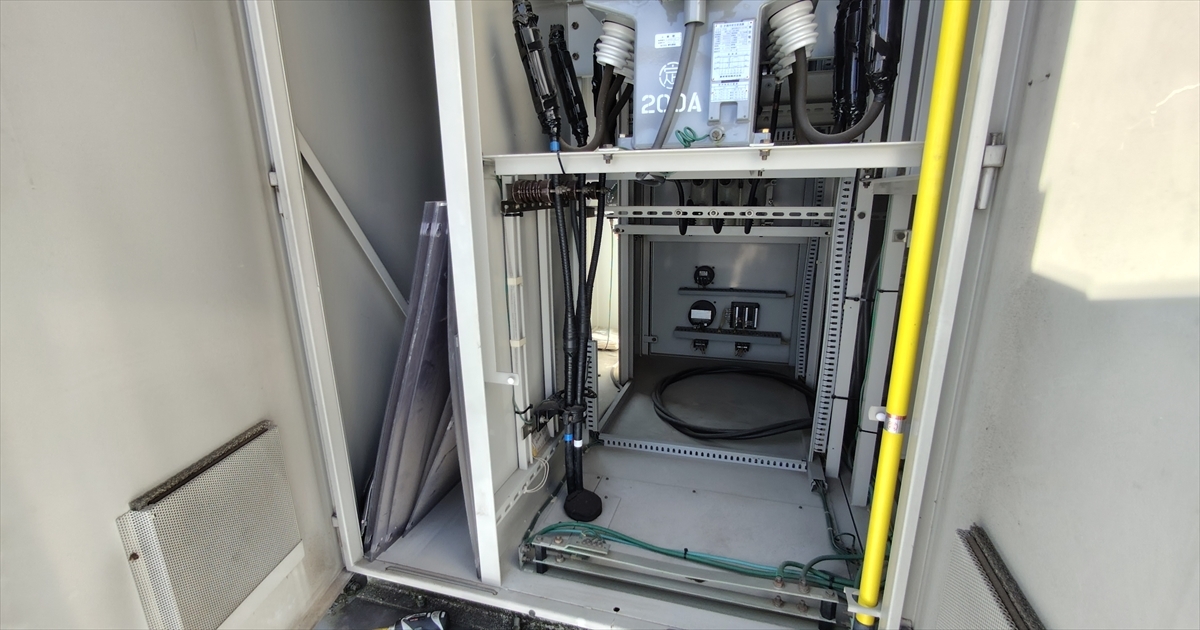

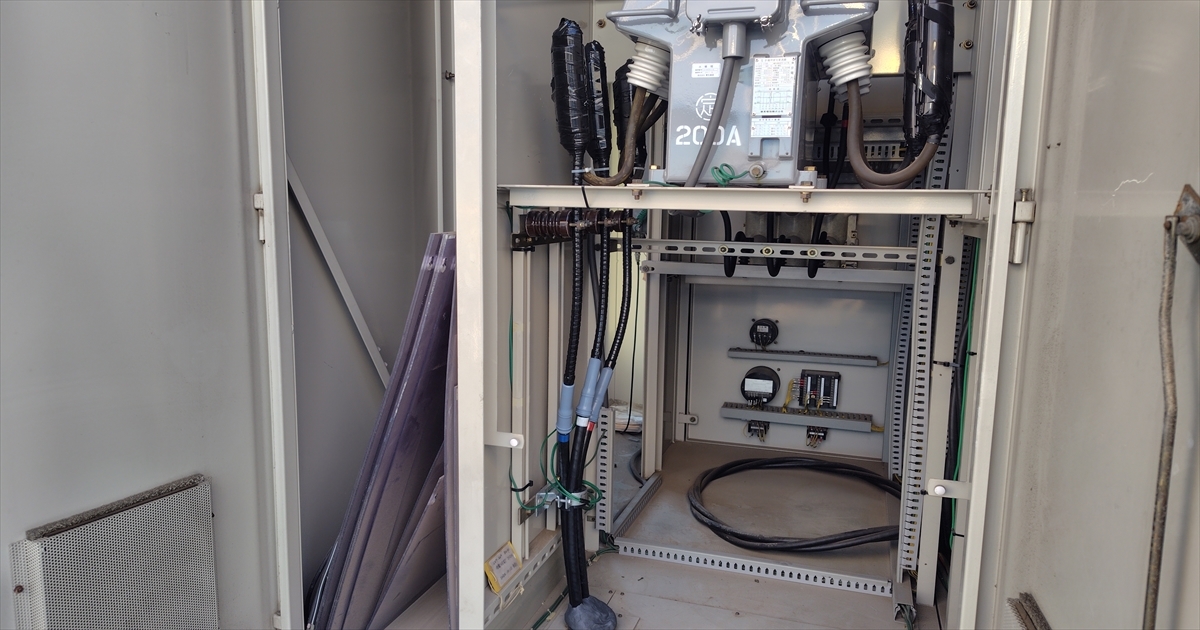

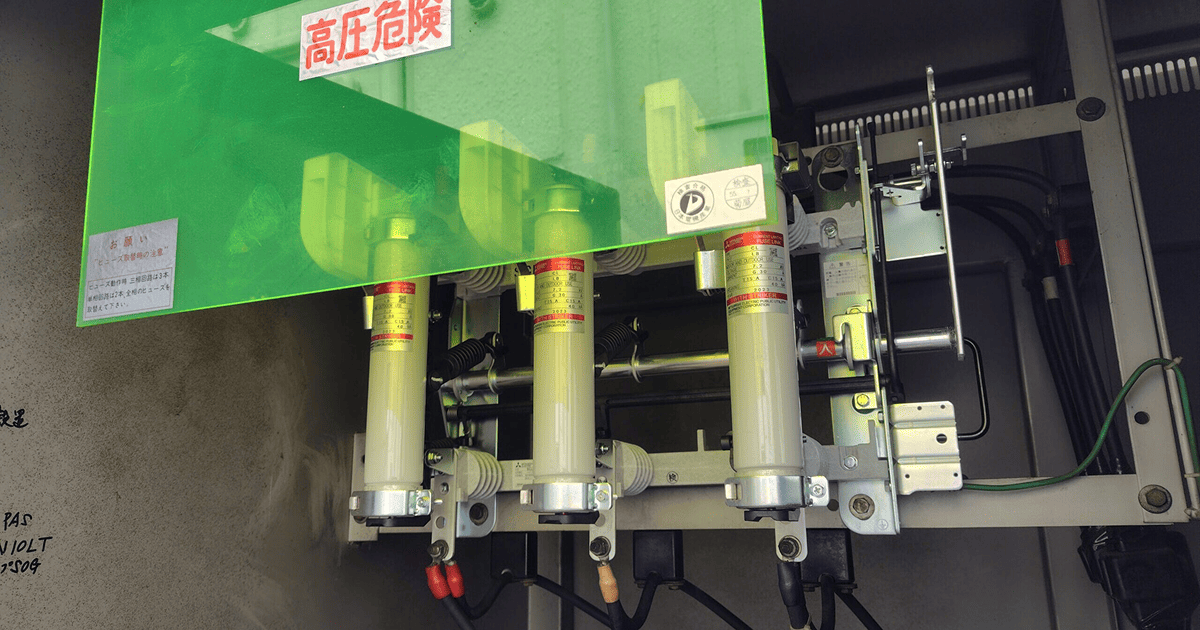

• キュービクル内ケーブルの整理・曲げ半径の調整

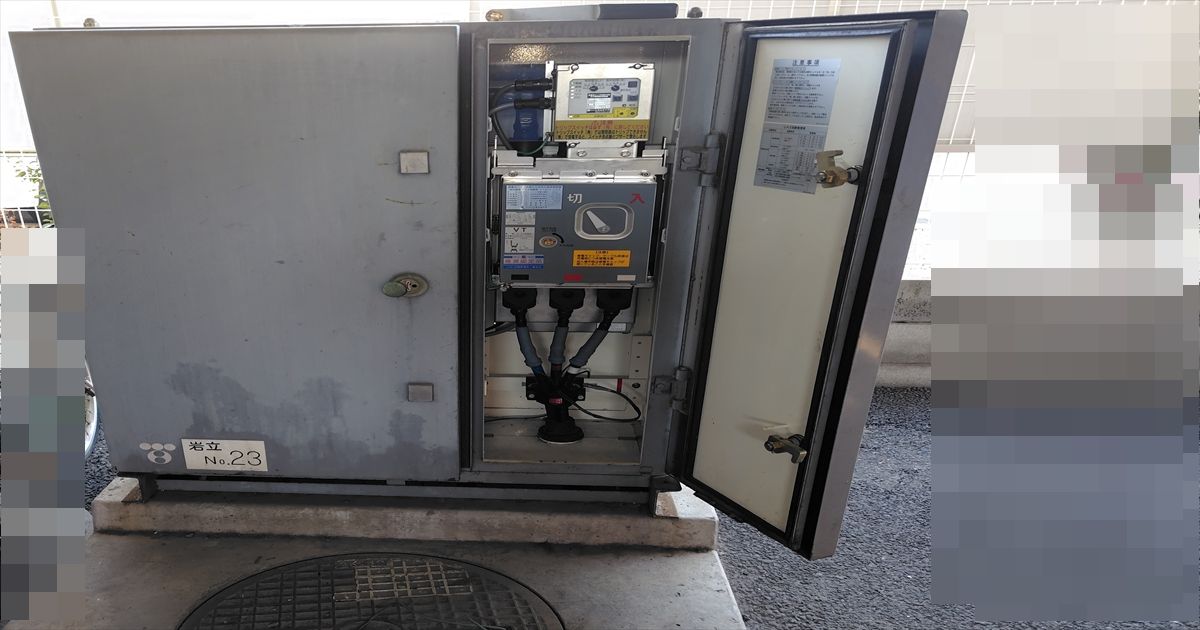

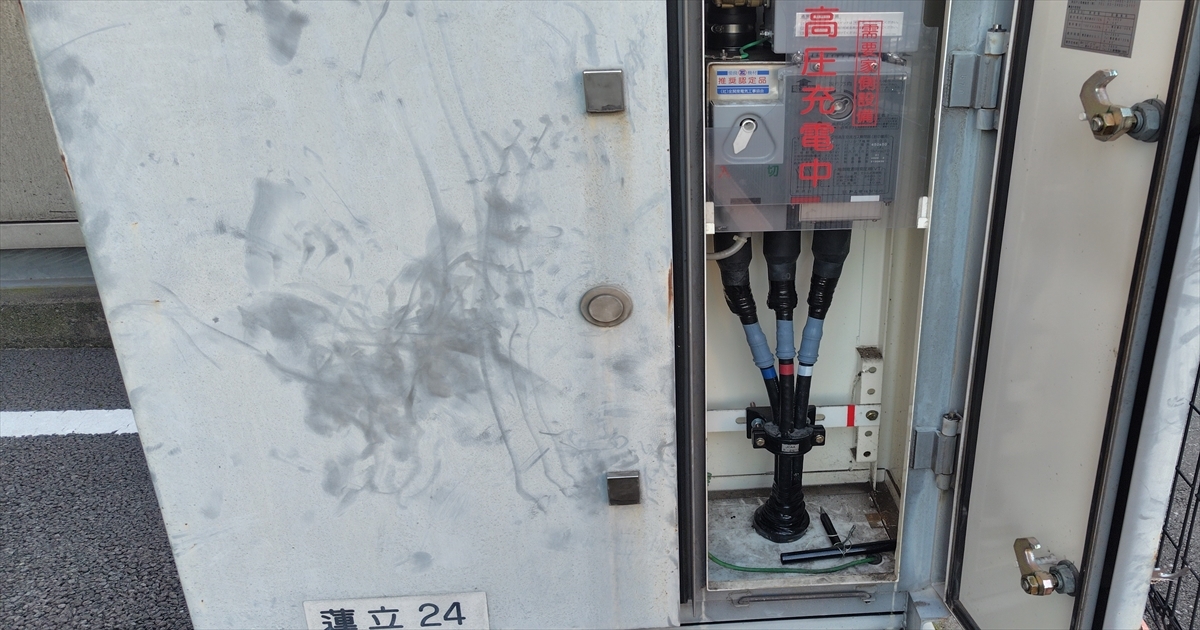

ケーブル布設後、引込端子に合わせた端末処理（SVT、T形、柱上端末など）を施工します。端末処理後は以下の点などを丁寧に確認し、仕上げを行います。

• 収縮体の密着状態
• シースの処理
• アース線の取り付け

Step3：結線・絶縁試験・導通試験

ケーブル敷設・端末処理が完了したら、各設備への結線を行います。その後、ケーブルの健全性を確認するため、以下の試験を実施し、試験値が基準を満たしていることを確認して、復電に備えます。

• 絶縁抵抗測定（メガーにて）
• 導通試験（相間・接地の確認）
• 端末部の外観点検
• 必要に応じた耐圧試験（V-t、DC耐圧など）

Step4：復電作業・最終点検

電力会社の立会のもと、受電再開を行います。復電後に以下の点を確認し、新ケーブルが正常に運用できていることを確認します。問題がなければ、更新工事は完了です。

• 各相の電圧確認
• ケーブル接続部の発熱・異音の有無
• ケーブルルートの支持状態
• キュービクル内の表示・締付状態

恒電社の3つの特長

導入背景・課題・解決

• 背景：設置後16年経過している高圧ケーブルの保守不備（保守不完全・自然劣化など）による事故を防ぐために、更新工事のご依頼をいただきました。
• 課題：ご依頼から1年後の2024年10月に定期検査を予定しているため、定期検査に向けたケーブル更新が必要でした。（依頼時：2023年11月）
• 解決：ケーブルの調達に時間がかかる状況でしたが、早めの依頼のおかげで問題なく調達・施工まで行うことができました。

ルール・法律・更新目安

高圧ケーブルは20年を超えると絶縁劣化が急増

高圧ケーブルは長期間にわたり負荷電流・雷サージ・過電圧・温度変化の影響を受け続けるため、経年とともに絶縁体が劣化します。特にCVケーブル（架橋ポリエチレン絶縁）では、水分が侵入することで「トリーイング（樹枝状劣化）」が進行し、最終的には地絡・短絡事故を引き起こす危険があります。

ケーブルの事故は波及事故につながる可能性が高く、復旧にも時間・コストがかかります。安全に電気を使用いただくためにも、定期的な絶縁診断（VLF・タナトス・絶縁抵抗測定等）と、耐用年数20年を目安とした計画的更新が重要です。

地中化・埋設ケーブルは外観確認が困難

地中埋設ケーブルは外観で劣化を判断できないため、内部劣化が進んでいても気づきにくい特性があります。舗装下・管路内・路面下などに敷設されるため、工事の際には占有状況調査や埋設物確認が必要であり、事故を防ぐためにも適切な維持管理が求められます。

とくに水分が侵入しやすい敷設環境（古い管路、老朽化したハンドホールなど）では、劣化速度が早まるケースがあります。

撤去ケーブルは産業廃棄物として適切に処理

撤去された高圧ケーブルは産業廃棄物（廃プラ・金属くず）となるため、産廃処理業者によるマニフェスト管理が必要です。撤去量が多い場合や長距離のケーブルの場合、鉄・銅などの金属回収が可能であり、処理コスト低減につながる場合があります。

仕様・条件

• 型番　　：高圧ケーブル　6600VCVT60　E-E
• 施工条件：停電は空調を使わない季節・かつ休診日の昼間に実施することで影響を最小限に抑えました。施工は以下のスケジュールで行いました。

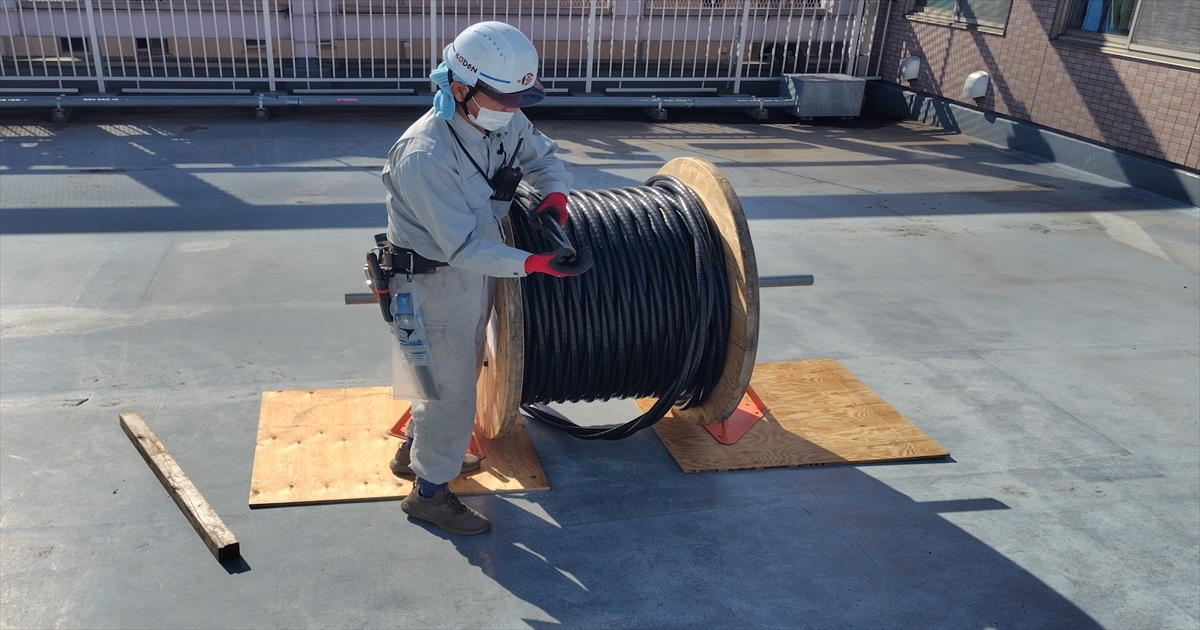

• 安全対策：キュービクルが屋上設置のため、入念な安全対策が必須となります。

■施工スケジュール
1日目：荷上げやルートの確保、通線準備
2日目：ケーブルの荷上げ・予備線の通線
3日目：通線　
　　　 午前中に停電準備：発電機準備・仮設配線　切替　各所引替準備等
午後　発電機バックアップ回路切替→停電→ケーブル入替→配線入替→
　　　 QB内MCCB交換・既設配線撤去）→復電
