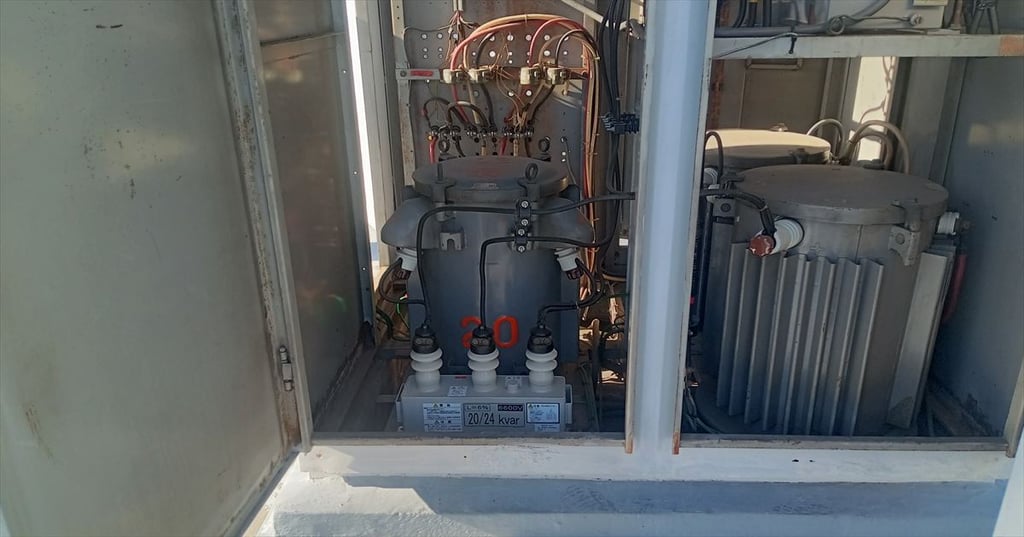

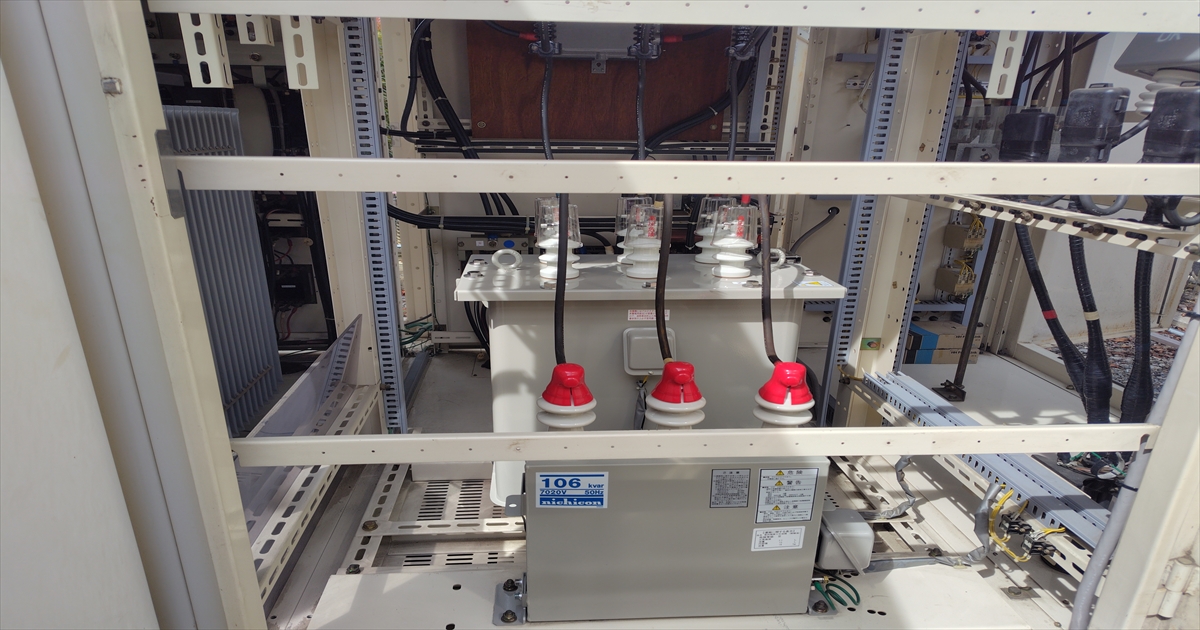

既存のトランス

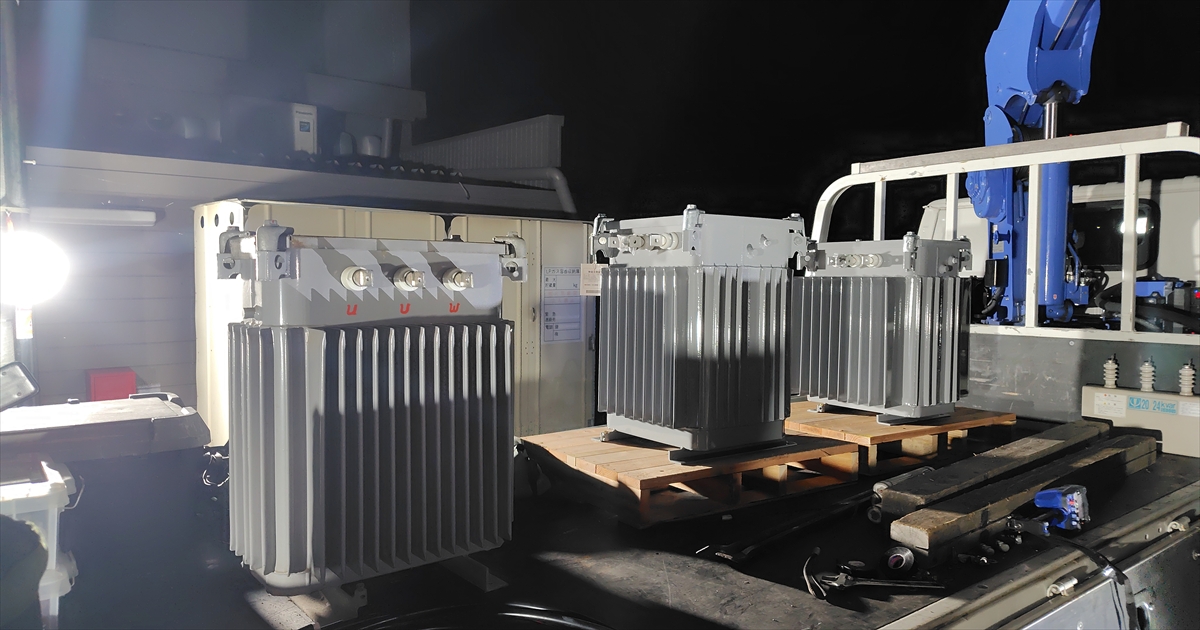

クレーン車でトランス交換

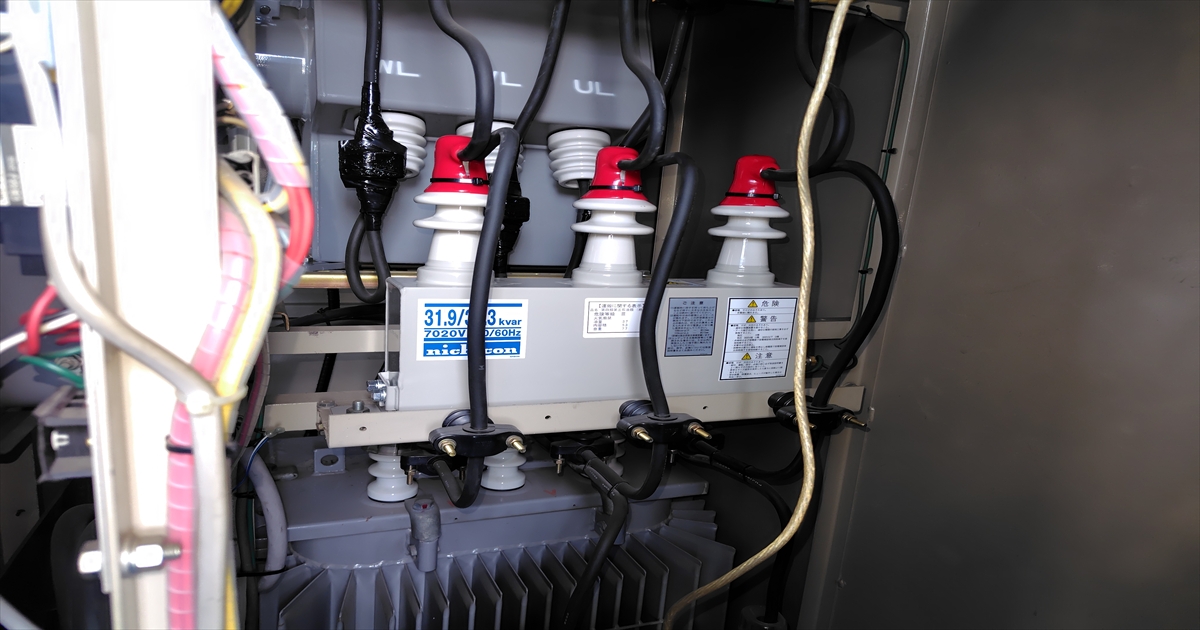

既存のトランス

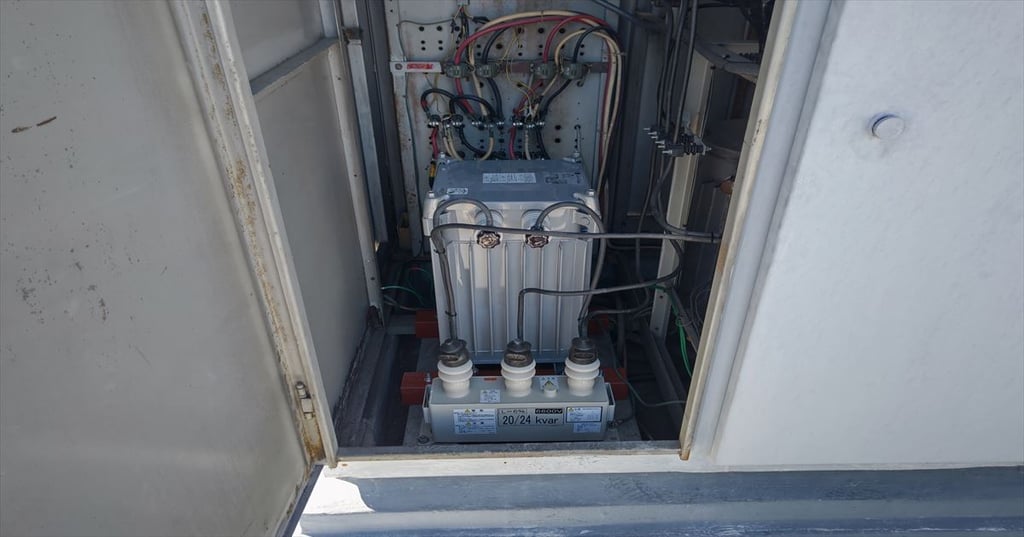

更新後の新しいトランス
見積もりの金額が会社ごとに違い、全体交換と部分更新のどちらが妥当か決められない段階で止まっていませんか。恒電社は現地調査で機器の状態と搬入の条件を確かめ、工事の範囲と内訳が分かる見積もりをお出しします。
工事の概要｜法人向けトランス（変圧器）更新工事
- エリア ：埼玉県 川口市
- 施設種別 ：製造業
- 費用レンジ：101～500万円
埼玉県川口市にある企業様より高圧受電設備（キュービクル）内のトランス（変圧器）更新工事のご依頼をいただき、施工が完了しました。トランスは電圧を変換し、建物内へ安定した電力を供給する要となる装置です。長期間の使用による劣化やPCB汚染など、定期的な点検と適切な処分が求められるケースが少なくありません。
今回の記事では、PCB含有機器の更新工事の流れをまとめています。
一級電気施工管理技士／第一種電気工事士
手順・スケジュール
Step0：現地調査・設備診断・更新計画の策定
お客さまよりトランス更新のご相談をいただいた後、まずは現在の不具合状況（過熱・異音・絶縁劣化・油漏れ等）や容量不足の有無をヒアリングします。続いて現地確認を行い、以下を確認します。
- 既設トランスの容量・結線方式（Δ-Δ、Y-Δ、Y-Yなど）
- 設置方式（床置型／柱上型／キュービクル内設置）
- 高圧・低圧ケーブルの端末方式、引込ルート
- トランス周辺スペース、搬出入経路
- 換気・熱対策・騒音対策の要否
- 重量物搬入に必要な車両（クレーン等）の可否
これらの情報を基に、更新機種の選定・工事手順・停電計画を策定し、電力会社との調整を行います。
Step1：受電停止・既設トランスの撤去準備
電力会社立会のもと受電を停止し、安全が確認できたら作業を開始します。まずトランス周囲で以下の措置を行います。トランスは重量物のため、クレーンやチェーンブロックを使用して慎重に撤去します。
- 高圧側・低圧側ケーブルの開放
- 二次側配電盤の遮断確認
- アース線の取り外し
- トランス本体の固定金具の緩め作業
Step2：既設トランスの撤去
以下の手順で既設トランスを撤去します。撤去後は、周辺の清掃と搬入経路の確保を行います。
- ケーブル引き抜き、端末処理
- トランス本体の吊り上げ・搬出（重量に応じてレッカーまたは台車を使用）
- 設置台・架台の状態確認、必要に応じて補修
Step3：新トランスの搬入・据付・結線
新しいトランスを搬入し、所定位置に据付します。必要に応じて、過電流保護器・CT・VT・温度センサ類の取り付けも行います。
- 設置台上のレベル調整
- 防振パッドや支持金具の取り付け
- アース線の接続
- 高圧側ケーブル端末の結線
- 低圧側ケーブルの結線（圧着端子・ブッシング接続）
Step4：絶縁試験・動作点検（復電前）
据付・結線後、復電前に以下の試験を実施します。試験結果が基準値を満たしているか確認し、復電準備を整えます。
- 絶縁抵抗測定（一次側・二次側・対地）
- 導通試験（配線の接続確認）
- 巻線抵抗測定（必要時）
- 温度センサ・保護装置の動作確認
- 外観点検（油入トランスの場合：油量・油漏れ確認）
Step5：復電・負荷試験・最終確認
電力会社立会のもと、復電を行います。復電後、以下の項目を確認します。問題がなければ、新トランスでの運用開始となります。
- 一次・二次電圧の正常値確認
- トランスの音（ハム音）・振動・温度
- 負荷電流のバランス
- 二次側配電盤の動作確認
- 過負荷・短絡保護装置の設定値確認
Step6：産廃処理・報告書提出
撤去したトランス（PCBを含む場合は特別管理産業廃棄物として扱います）、ケーブル端材、付帯部材を適切に産業廃棄物として処理します。工事完了後、お客さまへ以下の資料を提出し、トランス更新工事は完了です。
- 工事報告書
- 絶縁抵抗値・動作試験結果
- 新トランスの仕様書・銘板情報
- 今後の保守点検の推奨事項
恒電社の3つの特長
導入背景
- 背景：屋上に設置されたキュービクル内にあるトランス（PCB含有）の更新。
ルール・法律・更新目安
経年劣化による故障リスクと更新時期
変圧器本体の寿命は主に絶縁物の劣化で決まり、温度・酸素・水分などによる熱劣化や、部分放電による劣化が影響します。日本電機工業会（JEMA）の「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）は、高圧配電用変圧器（油入・モールド・乾式）の更新推奨時期を使用開始後20年としています。この年数は製造者の保証値ではなく、通常の環境で通常の保守・点検をしながら使った場合に、新品と交換したほうが経済性を含めて一般的に有利と考えられる時期です。
同報告書によると、劣化の程度は、油入変圧器では絶縁紙の重合度試験や油中の溶解ガス分析などである程度知ることができますが（試験の方法は変圧器の種類によって異なります）、寿命を正確に予測することは非常に困難です。また、変圧器の故障は、経年劣化した変圧器に雷などの異常電圧が侵入して突発的に起こることが多く、一度故障して停電すると、業務の停滞などにつながるおそれがあります。点検結果と使用年数を踏まえて、計画的に更新することが大切です。更新工事で設備オーナーが準備することは、トランス更新工事の手順を解説した記事で詳しく紹介しています。
法令遵守とPCB確認を含む撤去手続き
キュービクルなどの事業用電気工作物を設置する者は、国の技術基準に適合するように維持しなければなりません（電気事業法第39条）。変圧器の更新工事もこの基準に適合するように施工します。6,600Vで受電する一般的なキュービクルの機器更新は、通常、工事計画の届出の対象ではなく、工事計画の届出をして設置・変更する事業用電気工作物のうち省令で定めるものに課される「使用前自主検査」（電気事業法第51条）の対象にもなりません。工事後は、設置者が定める保安規程に基づき、工事内容や機器の仕様に応じた点検・試験を電気主任技術者のもとで行い、安全を確認してから受電を再開します。工事の日程や停電・試験の段取りは、保安の監督を行う電気主任技術者と事前に打ち合わせて進めます。
古い油入変圧器には、絶縁油に微量のPCB（ポリ塩化ビフェニル）が含まれている可能性があります。銘板の製造年・型式、メーカーへの照会、メンテナンスの履歴などで確認し、判断できない場合は絶縁油を分析します。封じ切りのコンデンサのように、採油すると使えなくなる機器もあるため、採油の可否や方法、分析の時期は機器に応じて確認します。
低濃度PCBを含む機器のうち、すでに廃棄物として保管しているもの（使用をやめた機器など）は、保管の届出をしたうえで、2027年3月31日までに処分（処分の委託を含む）しなければなりません。2026年6月に成立した改正PCB特別措置法は2027年4月1日に施行される予定ですが（2026年10月時点）、施行前に保管の届出をした低濃度PCB廃棄物には改正前の規定が適用され、この期限は変わりません。施行後は、使用を終えた時期や低濃度PCB廃棄物と判明した時期などによって扱いが変わります。使用中の機器の届出・管理を含めた期限の区分は、PCBの処理期限と2027年4月からの新制度を解説した記事で整理しています。なお、高濃度PCBの処分期間はすべての地域で終了しており、新たに見つかった場合は管轄の自治体へ連絡します。
PCBを含まない機器も、撤去後に産業廃棄物として処理する場合、運搬・処分を他人に委託するときは、法令上の例外を除きマニフェスト（産業廃棄物管理票）を交付して管理します。
停電計画と更新による長期的メリット
変圧器の交換には高圧側の停電が必要なため、操業スケジュールに合わせた停電計画が欠かせません。夜間・休日に工事をするなど、業務への影響を抑える方法を事前に検討します。
JEMAの同報告書は、電力損失の少ない新しい変圧器に早めに取り替えることで、日々の運転損失を減らし、突然の故障による停電の危険性も減らす効果が期待できるとしています。新しい変圧器の省エネ基準（トップランナー基準）は、変圧器のトップランナー基準を解説した記事で確認できます。
仕様・条件
- 仕様 ：電灯20KVAトランス 1φ 100/200V
- 施工条件：キュービクルが屋上に設置。既設トランスの重量160kgのため、クレーン車を使用。
- 安全対策：クレーン作業を行う際は、作業帯の確保と立入禁止区域の設定を徹底し、歩行者・車両それぞれの誘導員を配置したうえで施工します。また、作業環境（屋上・障害物・道路幅など）を事前に調査・確認し、必要に応じて車道へのはみ出し範囲や通行量を把握したうえで作業計画を立案します。
