高圧コンデンサ、直列リアクトル交換工事｜埼玉県 白岡市・介護施設

工事の概要｜法人向け高圧コンデンサ・直列リアクトル交換工事

• エリア　：埼玉県 白岡市
• 施設種別：介護施設
• 工期　　：1日
• 停電時間：2時間
• 費用レンジ：100万円以下

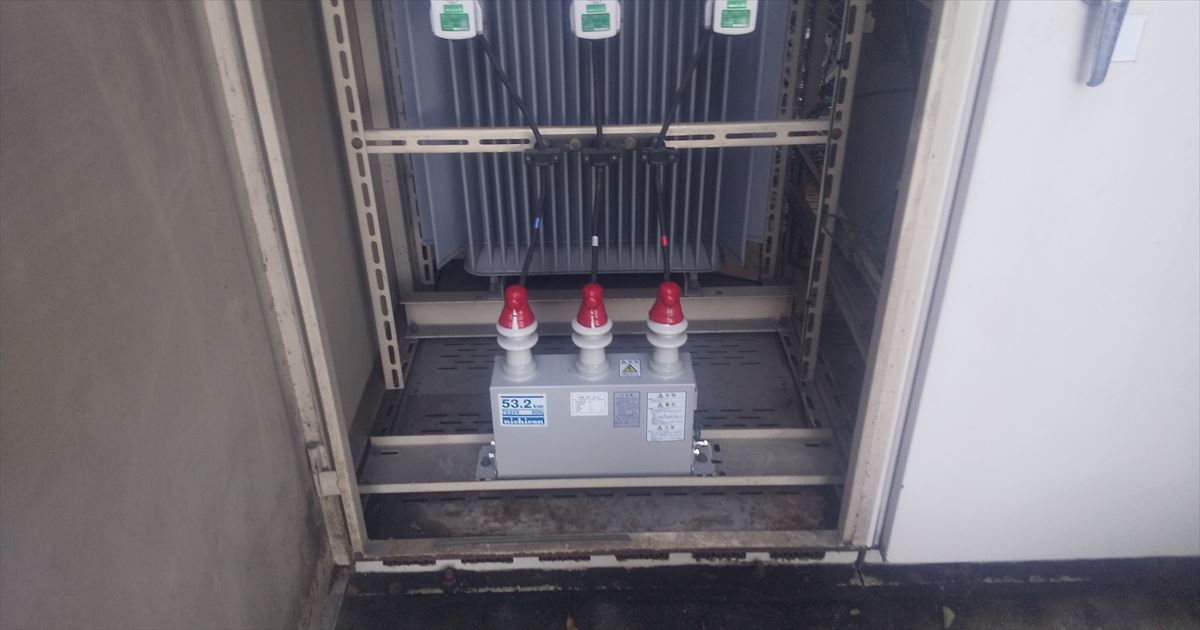

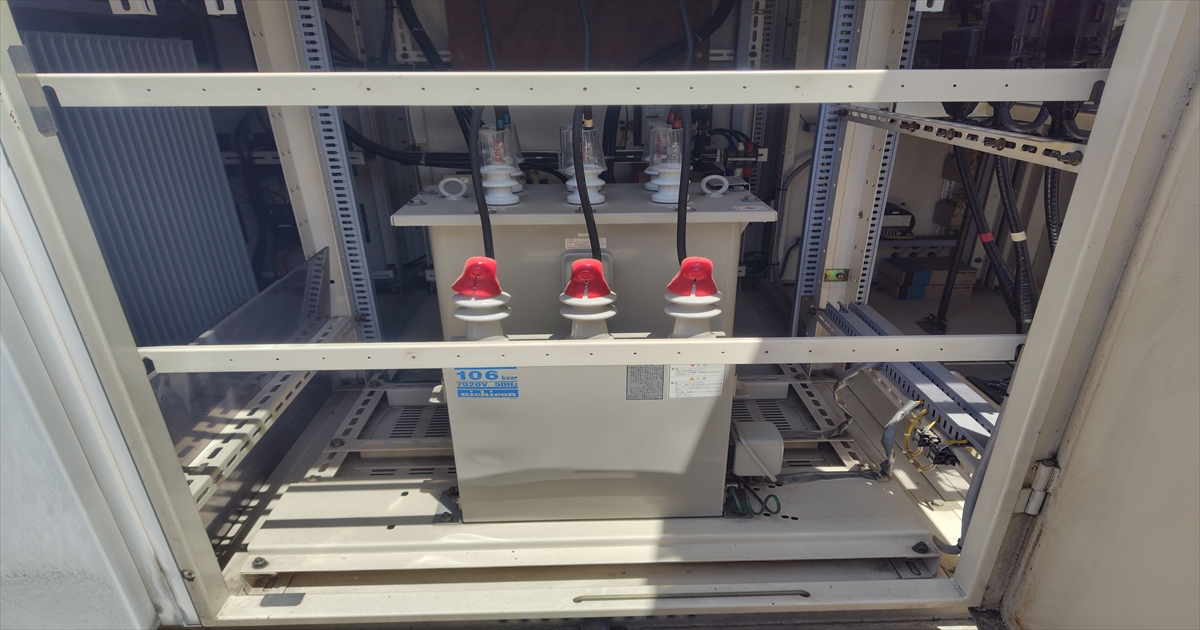

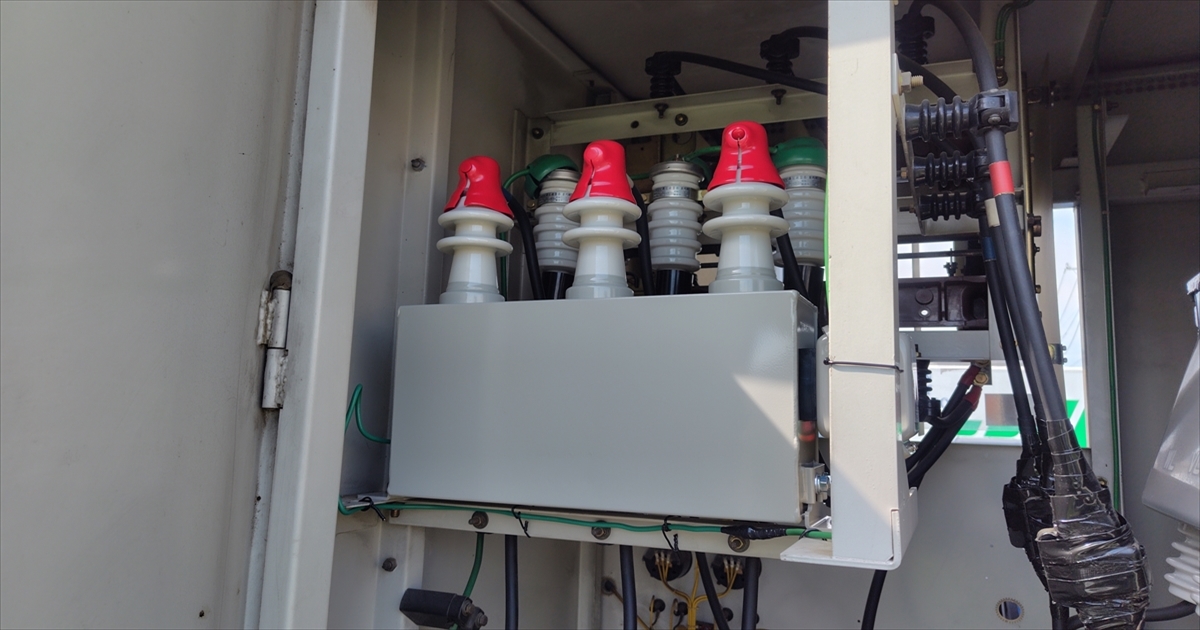

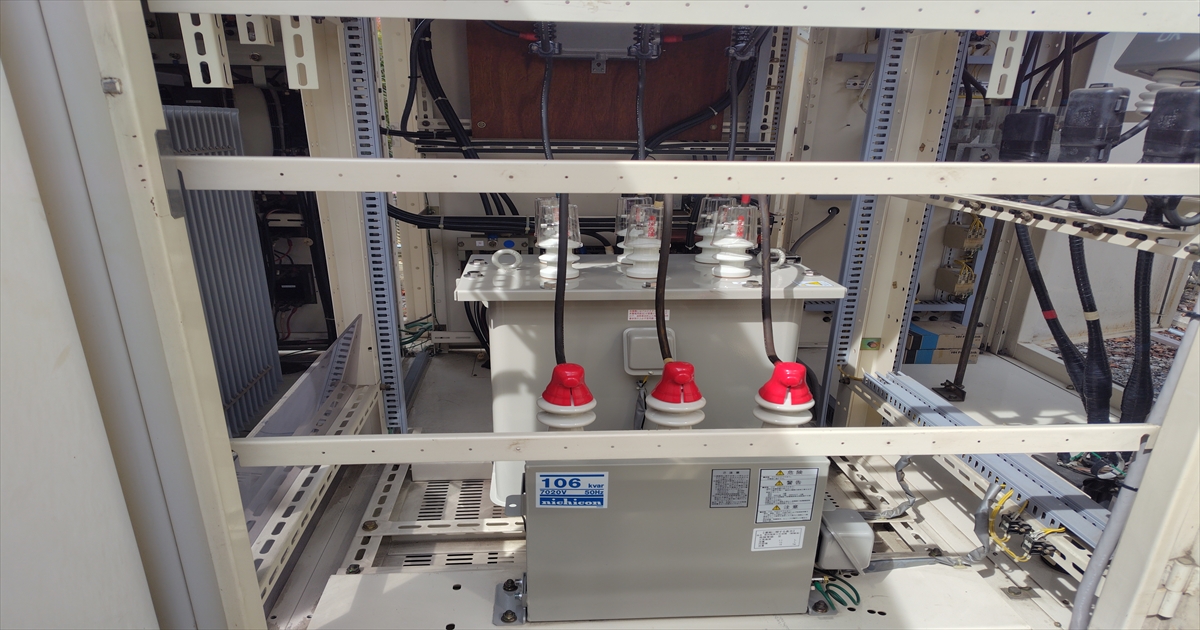

埼玉県白岡市にある介護施設の電気主任技術者様より、「高圧コンデンサ・直列リアクトル」の交換工事のご依頼を受け、施工が完了いたしました。コンデンサの製造年月日から低濃度PCB含有が疑われたため早期の交換を希望されました。

手順・スケジュール

Step0：現地確認・PCB検査・電力会社申請（約2か月）

お客さまからご相談をいただいた後、お電話にて現状の聞き取りをさせていただきます。その後現地確認にて、既存コンデンサの状況や設置スペース・搬出入経路などを確認いたします。

PCB検査が必要と判断された場合は、絶縁油を採取し、専門機関に提出します。（サンプリングから分析には数週間から1か月ほどを要します）

停電を伴う工事のため、並行して電力会社との日程調整を行います。

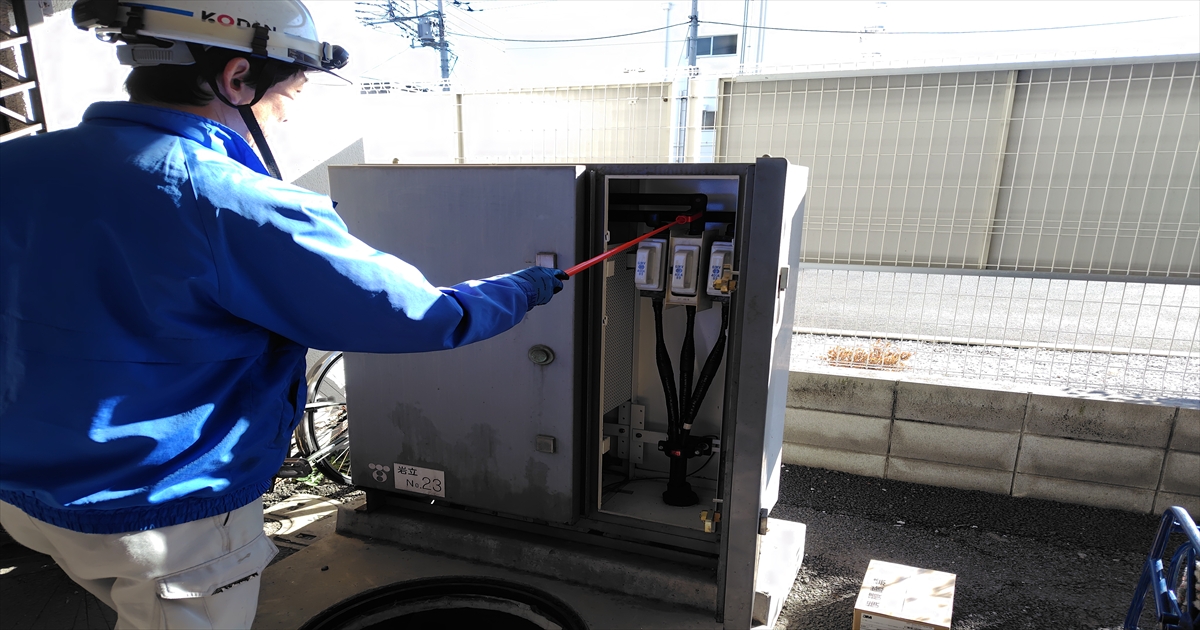

Step1：受電停止・既存コンデンサの撤去

電力会社立会のもと受電を停止し、安全が確保されたことを確認して作業を開始します。以下の手順で既設コンデンサを撤去します。撤去後は周辺機器や端子台の状態も合わせて点検します。

• コンデンサ内の電荷が残留していないか確認（放電器付の場合もテスター確認）
• 一次ケーブル・母線の切り離し
• アース線の取り外し
• コンデンサ本体の搬出（重量物のため台車・リフター等を使用）

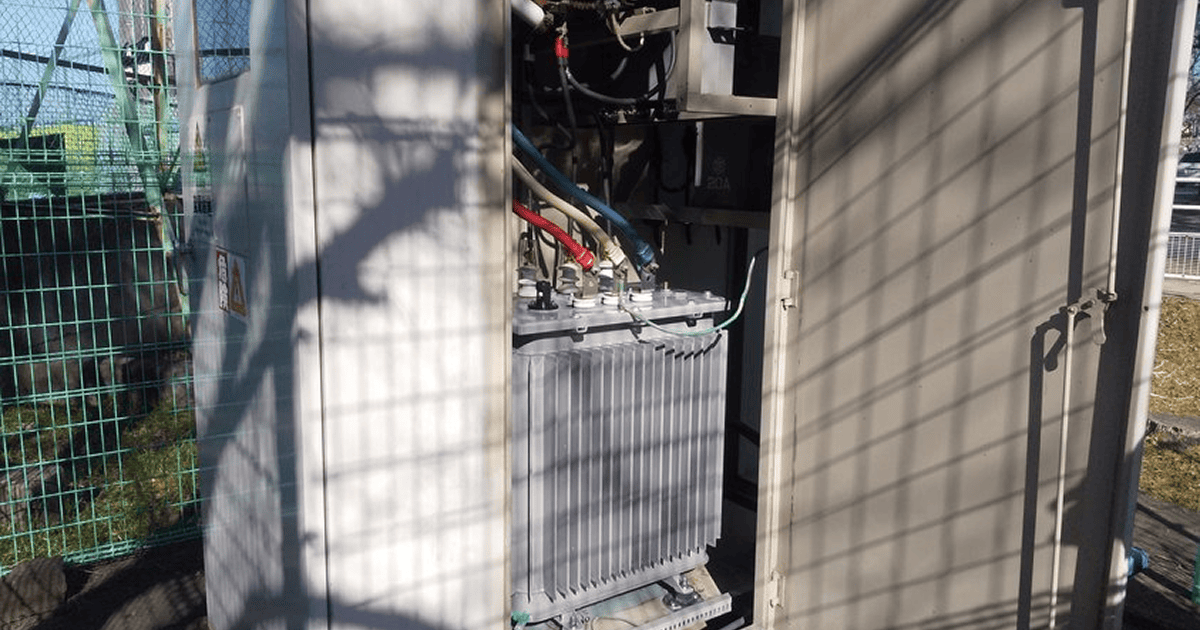

Step2：新コンデンサの搬入・据付・結線

新しい高圧コンデンサを現場に搬入し、指定位置に据付します。

• 水平調整、固定金具の締付
• アース線の接続
• 一次側ケーブル・母線への結線
• ヒューズ（過電流保護）の状態確認、必要時は交換

また、リアクトル付や自動力率調整盤（APC盤）と組み合わせる場合は、盤との結線・設定も行います。

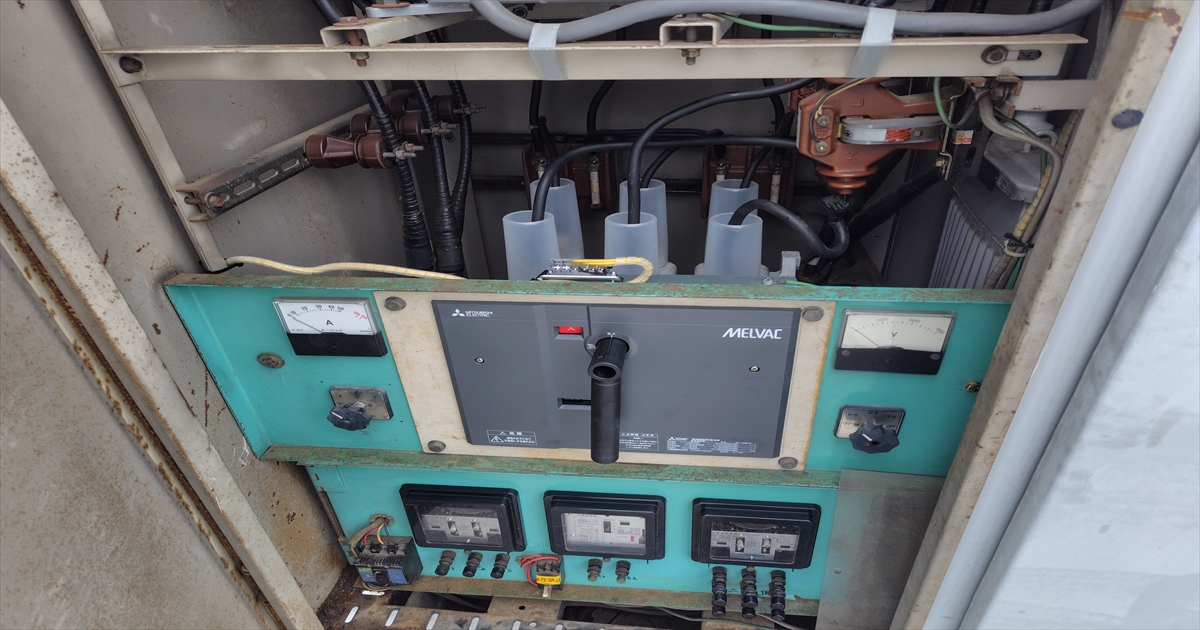

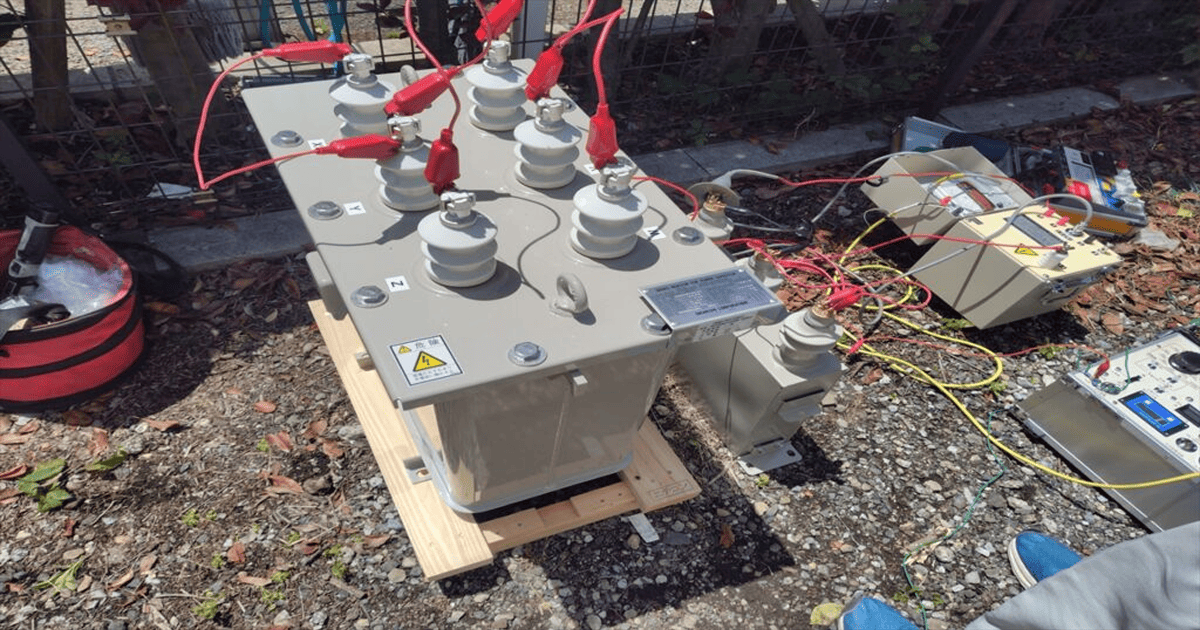

Step3：絶縁試験・動作点検

据付・結線後、以下の試験を実施します。試験結果が基準値を満たしていることを確認した後、復電の準備を行います。

• 絶縁抵抗測定（相間・対地）
• 導通試験（接続不良の有無確認）
• コンデンサバンクの各相バランス確認
• 保護装置（ヒューズ・保護継電器）の動作確認

Step4：復電・最終点検

電力会社立会のもと受電を再開し、設備が正常動作するかを確認します。問題がなければ、交換工事は完了です。

• コンデンサ投入後の電流値、力率の変化
• 発熱・異音・異臭の有無
• 端子部の締付状態
• バンク構成の場合、各相電流バランス確認

Step5：産廃処理・報告書提出

撤去したコンデンサがPCB含有機器の場合は、法令で定められた期限までに適正処分を完了しなければなりません。PCB非含有の機器でも、撤去した機器は産業廃棄物としてマニフェスト管理のもと処理する必要があり、法令への適合を確実に行うことが求められます。

工事完了後、お客さまへ以下を提出し、高圧コンデンサ交換工事は完了となります。

• 工事報告書
• 試験成績書（絶縁抵抗値・電流値等）
• 使用コンデンサの仕様書
• 今後の点検・メンテナンスのご案内

恒電社の3つの特長

導入背景・課題・解決

• 背景：PCB含有の有無が不明の高圧コンデンサを処理期限内に処理したいとのご希望でした。
• 課題：PCB含有製品の場合は期限内の処分が必須であること、コンデンサ・直列リアクトルの絶縁劣化により事故のリスクが大きいことが課題。
• 解決：PCB検査を行い、不含有製品と判明したため、適切な処理を行いました。コンデンサ・直列リアクトルの交換により事故リスクを減少させました。

直列リアクトル：コンデンサに流れ込む高調波電流を抑制し、コンデンサの過負荷や焼損を防ぐ。また、電力系統全体の電圧波形歪みを改善し、他の電気機器への悪影響も抑制する。

ルール・法律・更新目安

仕様・条件

• 型番　　：進相コンデンサ　AF702101KAC1、直列リアクトル　CR702101KD06
• 施工条件：停電時間を最小限に抑えるため、年次点検のタイミングに合わせて施工しました。
• 安全対策：停電を伴う工事の場合は、電力会社立会のもと受電が確実に停止したことを確認してから作業を行います。施工・試験実施後は、電力会社にて受電再開します。
