工事の概要｜法人向け高圧ケーブル・UAS（UGS）更新工事

• エリア　：東京都内
• 施設種別：ビル
• 工期　　：1日
• 停電時間：5時間
• 費用レンジ：100万円～500万円

東京都港区にある一般社団法人日本建築板金協会様より、高圧ケーブル及び地中線用開閉器の更新工事をご依頼いただき、施工が完了いたしました。開閉器はこれまで設置されていたUGSを、UASに取り替えました。

関連記事

手順・スケジュール（高圧ケーブル更新工事）

ここでは、一般的な高圧ケーブル更新の手順についてご紹介します。

Step０：必要書類のご提出・現地確認・電力会社申請

お客さまより高圧ケーブル更新のご相談をいただいた後、まずはお電話にて現状をヒアリングします。続いて現地確認を実施し、以下の点を中心に詳細に確認します。

• 既設高圧ケーブルの敷設ルート
• ケーブルの劣化状況
• 引込位置や端末処理の仕様
• 周辺環境・作業スペース

受電点（責任分界点）に関わるケーブル更新など、電力会社への申請や事前協議が必要な場合があります。また、停電が発生する場合は、併せて電力会社への申請を行います。

Step1：受電停止・既設ケーブル撤去

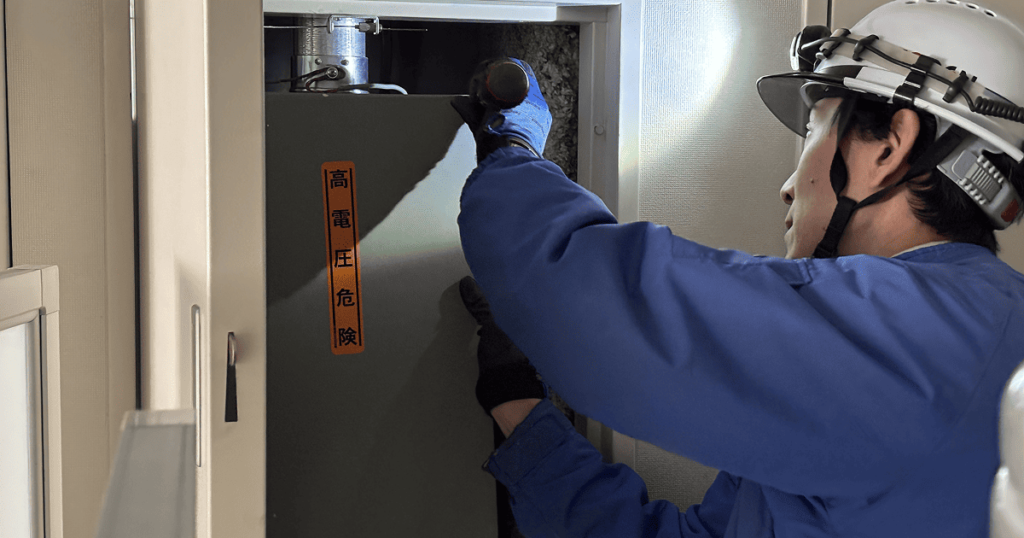

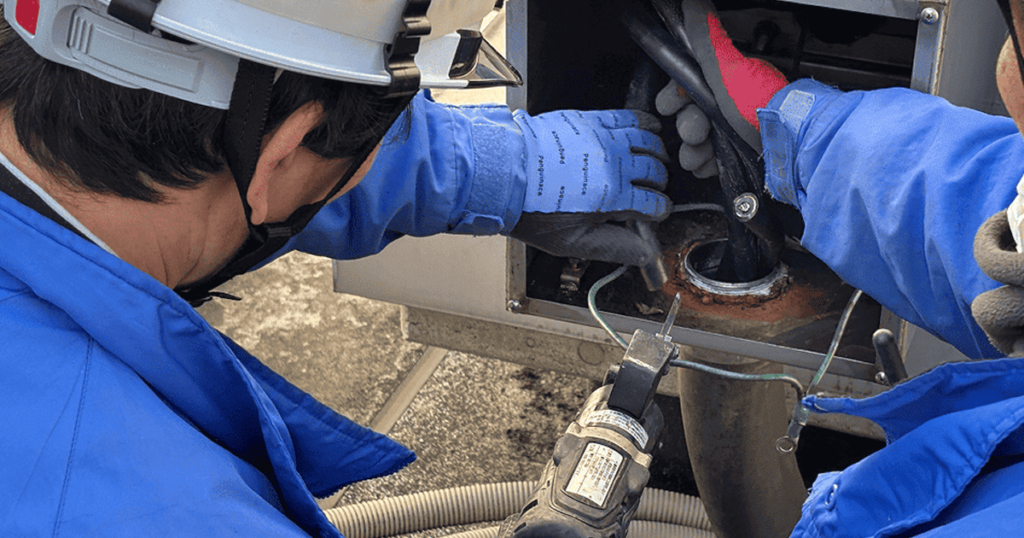

電力会社立会のもと受電停止を行い、安全が確実に確保された後、作業に着手します。まずキュービクル内・ラック内・管路内など、各施工ポイントで安全養生を行い、既設の高圧ケーブルを切り離します。

• 高圧端末の取り外し
• ケーブルの引き抜き
• 支持金具・ラックの整備

必要に応じて、老朽化した端末箱や支持金具も撤去・交換します。

Step2：新高圧ケーブルの布設・端末処理

更新計画で定めたルートに沿って、新しい高圧ケーブルを敷設します。

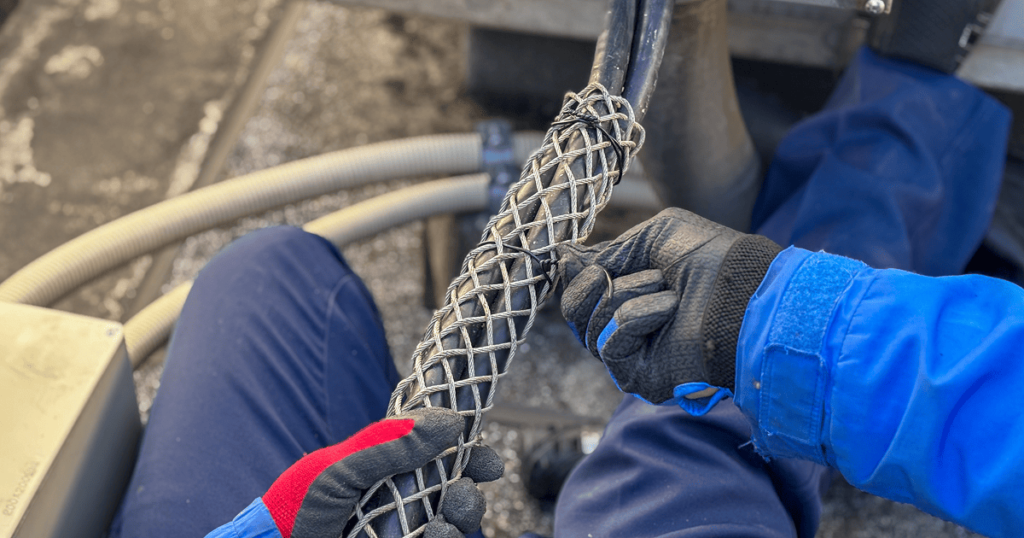

• 管路内へのケーブル通線
• ラック上での固定（結束・サドル留め）
• キュービクル内ケーブルの整理・曲げ半径の調整

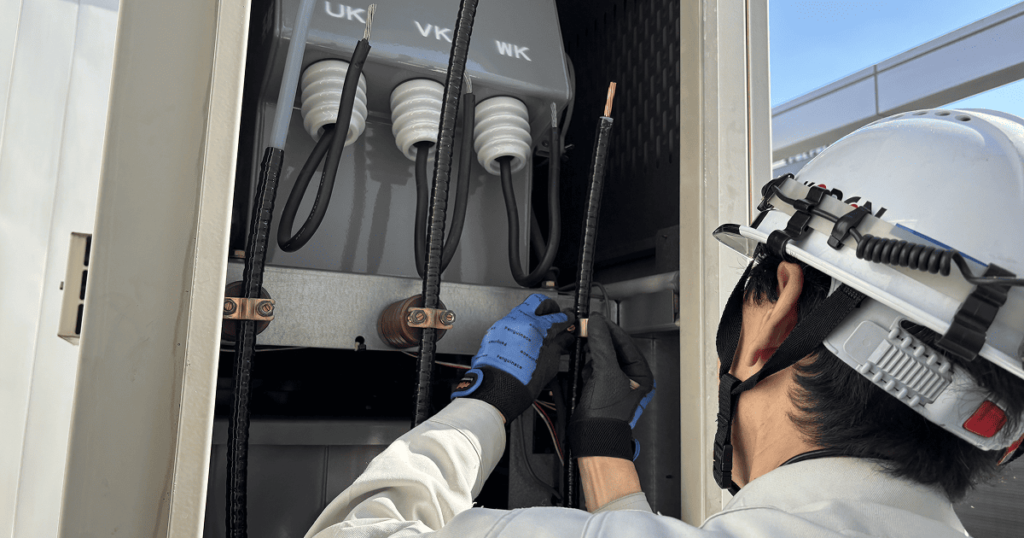

ケーブル布設後、引込端子に合わせた端末処理（SVT、T形、柱上端末など）を施工します。端末処理後は以下の点などを丁寧に確認し、仕上げを行います。

• 収縮体の密着状態
• シースの処理
• アース線の取り付け

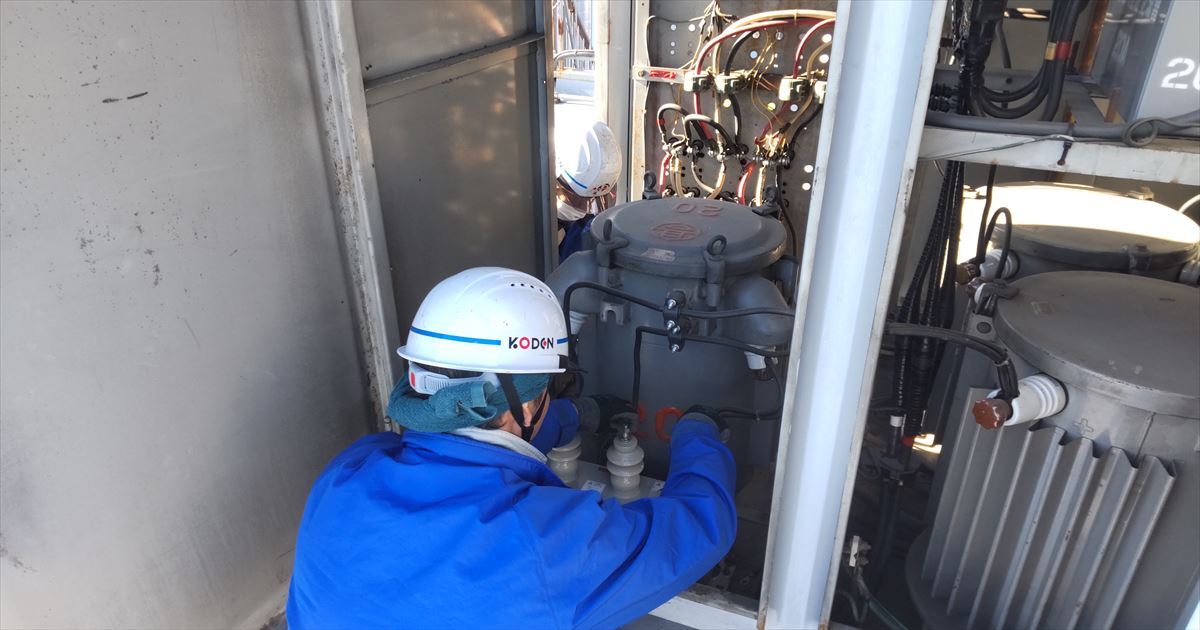

Step3：結線・絶縁試験・導通試験

ケーブル敷設・端末処理が完了したら、各設備への結線を行います。その後、ケーブルの健全性を確認するため、以下の試験を実施し、試験値が基準を満たしていることを確認して、復電に備えます。

• 絶縁抵抗測定（メガーにて）
• 導通試験（相間・接地の確認）
• 端末部の外観点検
• 必要に応じた耐圧試験（V-t、DC耐圧など）

Step4：復電作業・最終点検

電力会社の立会のもと、受電再開を行います。復電後に以下の点を確認し、新ケーブルが正常に運用できていることを確認します。問題がなければ、更新工事は完了です。

• 各相の電圧確認
• ケーブル接続部の発熱・異音の有無
• ケーブルルートの支持状態
• キュービクル内の表示・締付状態

恒電社の3つの特長

導入背景・課題・解決

• 背景：
  高圧ケーブル・区分開閉器であるUGSの経年劣化により、交換を検討されている状況でした。

• 課題：
  高圧ケーブルの経年劣化によるリスクは、短絡・地絡事故が引き起こされる可能性があることです。地中埋設配管の場合は、架空配線と異なり直接目で見えないこともあり、内部劣化に気づきづらい特性があります。また、UGSが経年劣化により正常に作動しなかった場合、波及事故のリスクがあがります。今回は更新のタイミングで、近年主流になっているUASへの取り換えを行いました。

• 解決：
  高圧ケーブル・UASへの更新・取り換えにより、事故のリスクを減少させ、安定した運用ができる体制になりました。

ルール・法律・更新目安

高圧ケーブルは20年を超えると絶縁劣化が急増

高圧ケーブルは長期間にわたり負荷電流・雷サージ・過電圧・温度変化の影響を受け続けるため、経年とともに絶縁体が劣化します。特にCVケーブル（架橋ポリエチレン絶縁）では、水分が侵入することで「トリーイング（樹枝状劣化）」が進行し、最終的には地絡・短絡事故を引き起こす危険があります。

ケーブルの事故は波及事故につながる可能性が高く、復旧にも時間・コストがかかります。安全に電気を使用いただくためにも、定期的な絶縁診断（VLF・タナトス・絶縁抵抗測定等）と、耐用年数20年を目安とした計画的更新が重要です。

地中化・埋設ケーブルは外観確認が困難

地中埋設ケーブルは外観で劣化を判断できないため、内部劣化が進んでいても気づきにくい特性があります。舗装下・管路内・路面下などに敷設されるため、工事の際には占有状況調査や埋設物確認が必要であり、事故を防ぐためにも適切な維持管理が求められます。

とくに水分が侵入しやすい敷設環境（古い管路、老朽化したハンドホールなど）では、劣化速度が早まるケースがあります。

撤去ケーブルは産業廃棄物として適切に処理

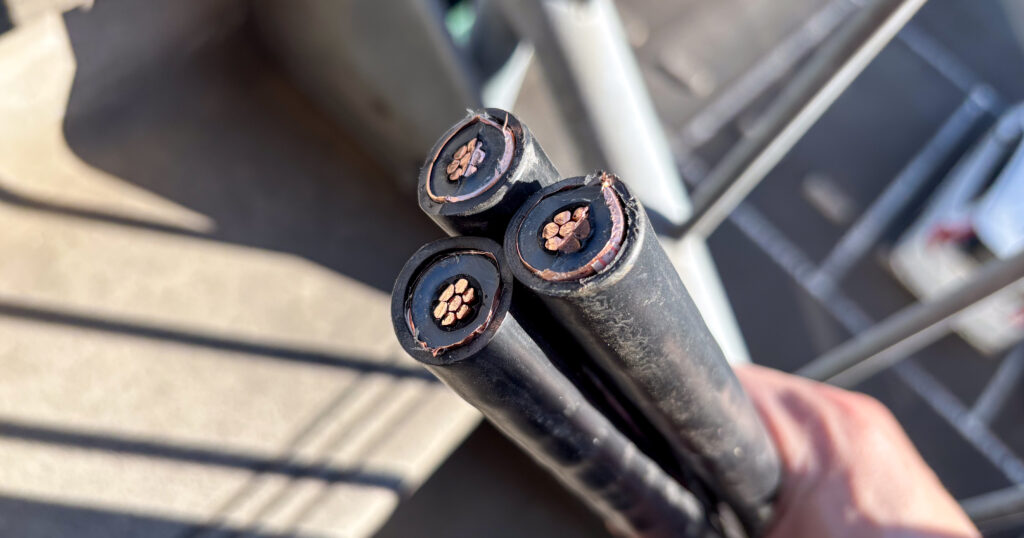

撤去された高圧ケーブルは産業廃棄物（廃プラ・金属くず）となるため、産廃処理業者によるマニフェスト管理が必要です。撤去量が多い場合や長距離のケーブルの場合、鉄・銅などの金属回収が可能であり、処理コスト低減につながる場合があります。

仕様・条件

• 型番：
  高圧ケーブル　6.6K　CVT38sq
  UAS　UAS80P　VT内蔵300A　方向性
• 施工条件：
  1.現場環境：都内7階建てテナントビル

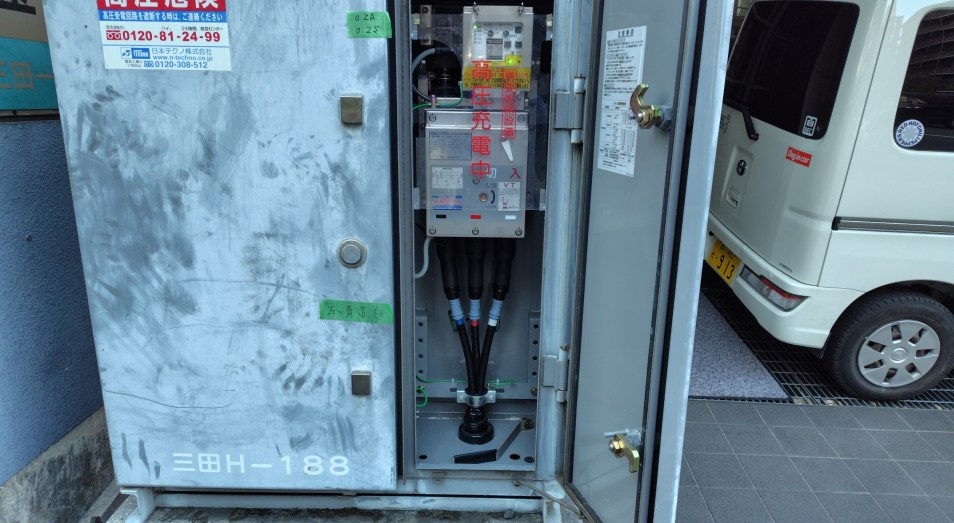

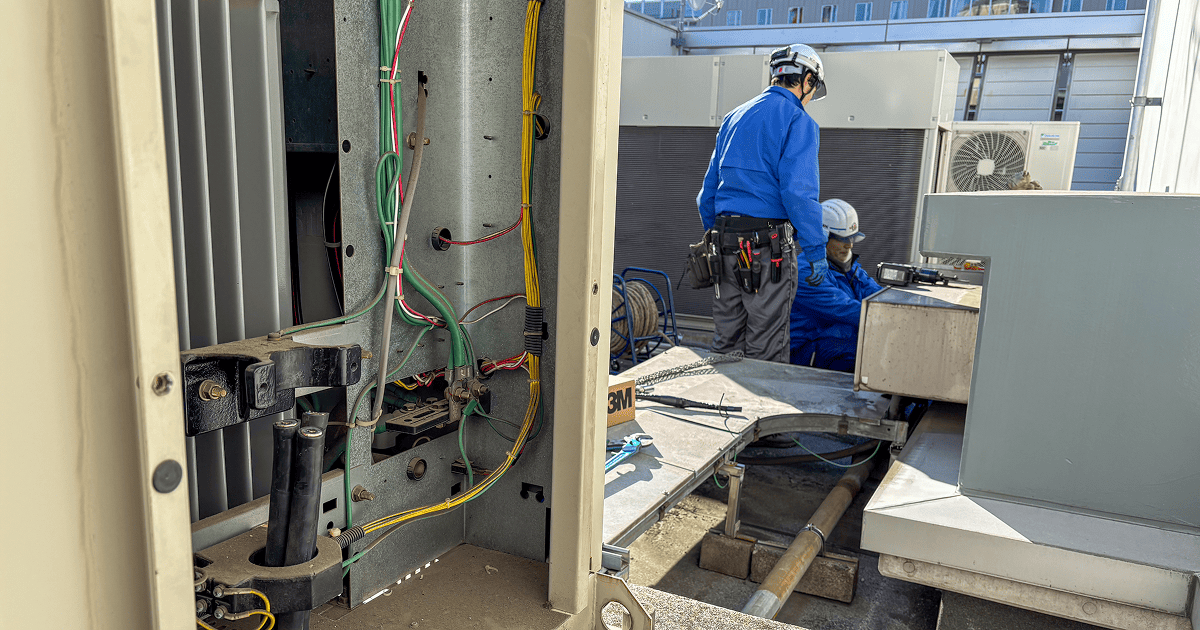

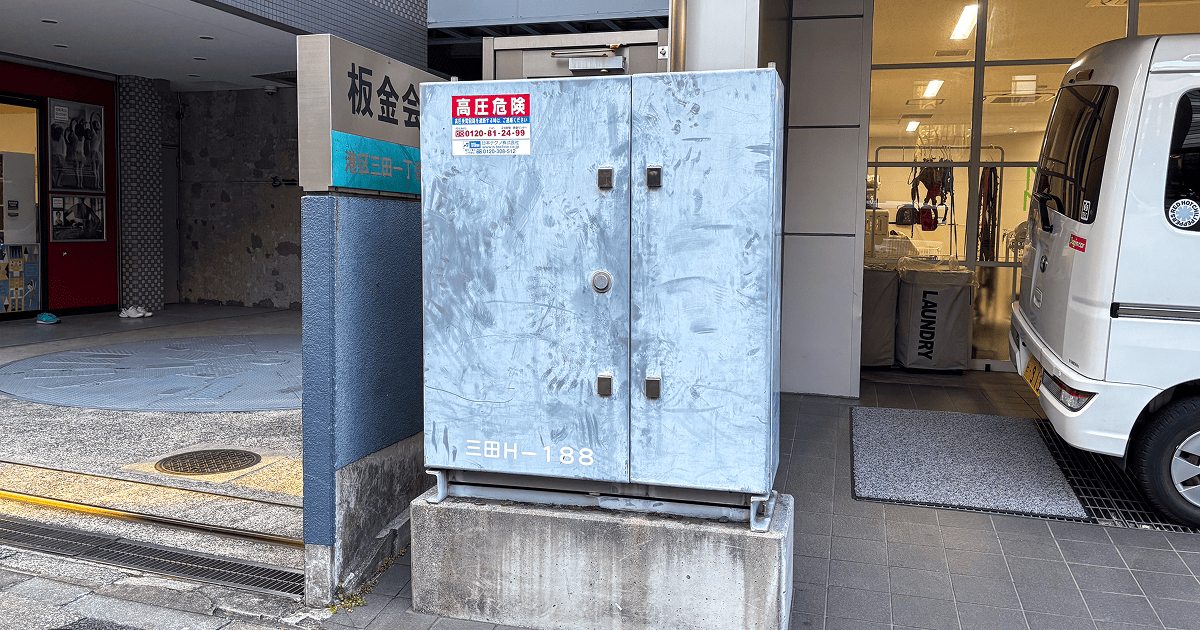

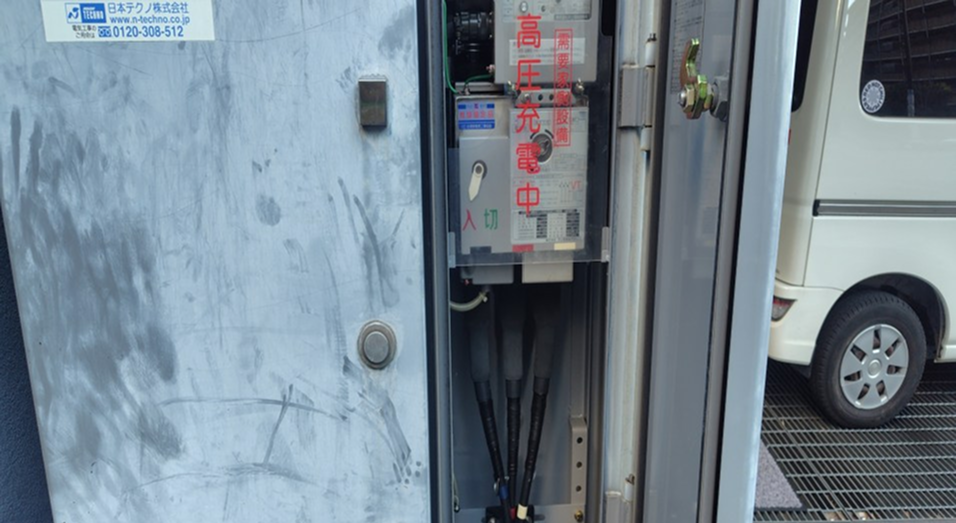

  現場は都内に位置する7階建てのビルです。屋上にキュービクルが設置され、地上設置のUGSから高圧ケーブルを引き込む構造となっていました。
  2.搬入・据付：施設内EVによる荷揚げとUAS設置

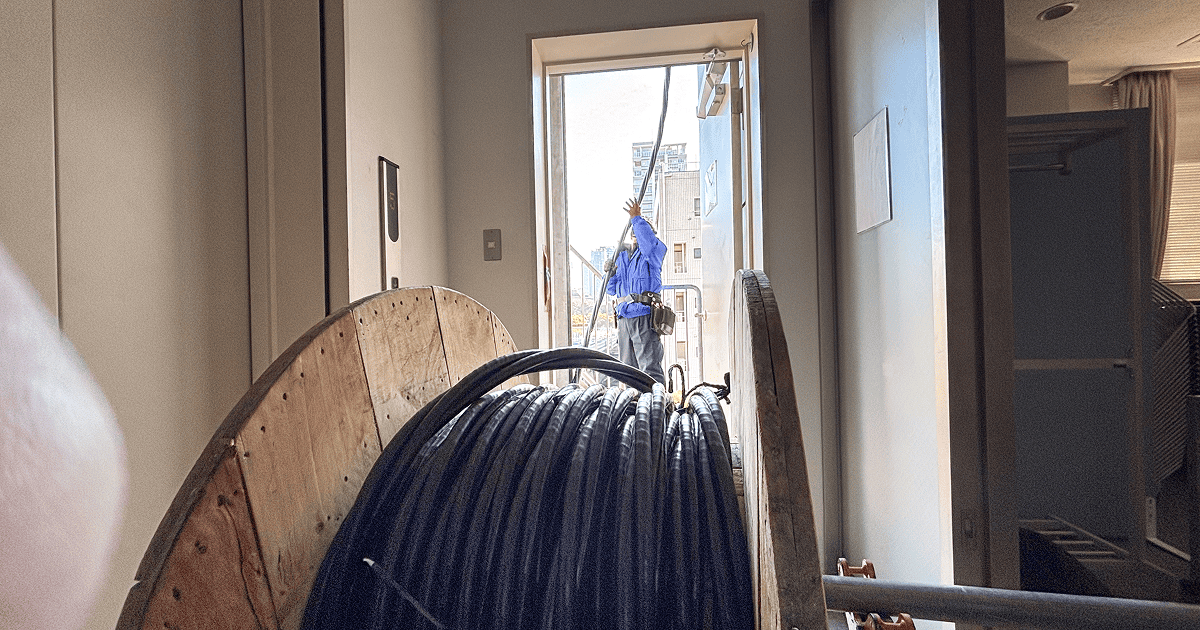

  高圧ケーブルドラムおよび各部材は、停電前に施設内のエレベーターを利用して屋上へ荷揚げしました。ケーブル更新後に、引込キャビネット内へのUAS設置を完了させています。
  3.工程管理：営業中テナントへの配慮と定修完遂
  施工当日にも営業中の店舗があったため、全館停電の影響を最小限に抑える厳密なスケジュール管理を実施。密な連携により、予定時間内に全工程を終了しました。
• 安全対策：
  作業員はケーブルを送り出す側、巻き取る側、中間地点（3階、および5階）で確認する側それぞれに分かれ、確実な連携をしながら作業を行いました。

  地中引込配管が水道管の近くを通過していた影響で、既設ケーブルが濡れていたため、漏電対策を行いながら施工を実施。貫通部まで確実な処理を施しました。
