PAS（高圧気中開閉器）・高圧引込ケーブル更新工事｜埼玉県 比企郡・工場

比企郡の工場 PAS・高圧引込ケーブル更新工事の概要

高圧需要家のPAS（気中負荷開閉器）と引き込みケーブル更新工事のご依頼をいただきました。

電柱上のPASを、VTとLA（避雷器）を内蔵した方向性PASに交換し、高圧引込ケーブルも同じ工事の中で入れ替えました。作業は営業時間に重ならない夜間に行いました。

工事の概要

• エリア：埼玉県 比企郡
• 施設種別：工場
• 施工時期：2021年5月
• 工事内容：PAS（PT・LA内蔵型方向性PAS）更新／高圧ケーブル入替工事（屋外露出配管のルートを新設）
• 施工時間：夜間 2:00〜8:00（停電を伴う作業。始業前に送電再開）
• 施工条件：高所作業車を使用。電気主任技術者様に立ち会っていただき作業
• 対象施設：高圧受電設備を保有する需要家様

工事のポイント

• 夜間の停電で営業を止めない：停電を伴う更新工事を早朝2:00〜8:00の作業時間内に行い、始業時間には通常どおり営業できるよう終えました。
• PASとケーブルを同時更新：電柱上のPASと高圧引込ケーブルを、同じ工事の中でまとめて交換しました。
• 交換後の試験を当夜に実施：DGR（地絡方向継電器）の試験と絶縁耐力試験を、工事と同じ夜に行いました。

更新した設備の仕様

今回は、受電の入り口にあたる電柱上のPASと、高圧引込ケーブルを新しくしました。

• PAS：方向性（地絡方向継電装置付き）、定格電流300A、VT・LA（避雷器）内蔵
• 高圧引込ケーブル：6kV CVTケーブル 38sq
• ケーブルの端末処理：屋外・屋内の端末処理を実施。VCT側の端末処理も行いました
• ケーブルの経路：屋外露出配管のルートを新設し、保護材でケーブルを保護

PASがどんな役割を持つ機器なのか、引き込みに使うCVTなど高圧ケーブルの種類と構造を知りたい方は、以下の記事もご参考ください。

• PAS（高圧気中負荷開閉器）とは？役割・SOGとの関係・交換時期の目安
• 高圧ケーブルとは？CV・CVTの種類と構造、耐用年数と劣化の見極め方

現場の制約と施工の方法

• 日中の営業時間に重ならないよう、作業時間を早朝2:00〜8:00とし、その中で停電を伴う更新工事を行いました。

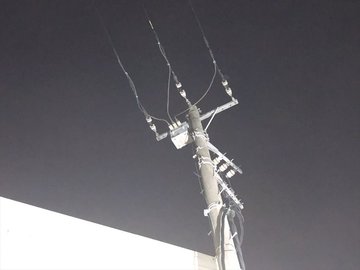

• PASは電柱の上にあるため、高所作業車を使って既存のPASを撤去し、新しいPASを据え付けました。
• 引込ケーブルは、新しく設けた屋外露出配管のルートで敷設し、保護材で覆いました。既存のケーブルは撤去しました。
• 端末処理を終えたあと、DGRの試験と絶縁耐力試験を行い、送電を再開しました。工事には電気主任技術者様に立ち会っていただきました。
• 電力会社への申請は恒電社で行いました。

土日や夜間工事も対応可能

今回の工事は、日中の営業時間に重ならないようにするため、夜間作業にて行いました。

恒電社では、お客様のご要望に応じて、夜間工事や土日の工事も対応しております。PAS・UGSの工事の内容は下記ページでご確認いただけます。

PASやUAS（UGS）は交換作業そのものが短時間でも、電力会社との調整と停電日程の確保に時間がかかり、工事日が見通せないことがあります。恒電社は電力会社への申請も含めて更新工事を進めます。

施工プロセス

電力遮断・安全確保→既存PAS撤去

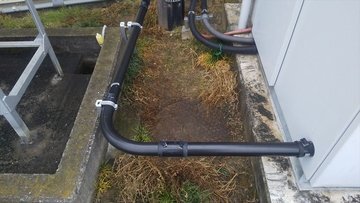

屋外露出配管ルートを新設し、高圧ケーブルを敷設

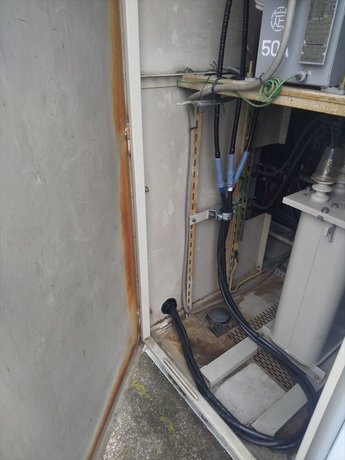

既存ケーブルを撤去→PAS据付・端末処理

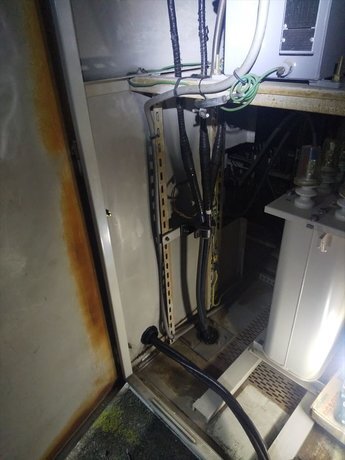

VCT側の高圧の端末処理を行い完了
この後DGRと絶縁耐圧試験を行う

高圧ケーブルを入れ替えるときの手順や、停電の段取りを工事の前に把握しておきたい方は、高圧ケーブル更新工事の手順を解説した記事もご参考ください。

お問い合わせはお気軽に

PAS交換や高圧ケーブルの入れ替え工事についてご検討される際は、お気軽にお問い合わせください。
